1. Tổng quan
Quá trình sản xuất cán lạnh nói chung bao gồm việc chuẩn bị nguyên liệu thô, thẳng, ướp, cán, khử mỡ, ủ (nhiều trị nhiệt), hoàn thiện v.v.Lọc lạnh lấy các sản phẩm cán nóng làm nguyên liệu, và phốt pho nên được loại bỏ trước khi cán lạnh để đảm bảo rằng bề mặt của các sản phẩm cán lạnh là sạch.
Là nhà cung cấp các bộ chuyển đổi tần số động cơ chính và phụ trợ cho toàn bộ dòng của một doanh nghiệp cán kim công nghiệp lớn,chúng tôi đã hợp tác đầy đủ với doanh nghiệp để thực hiện hoạt động đúng giờ và sản xuất liên tục và ổn định của hai dây chuyền sản xuất từ giao hàng sản phẩm, cài đặt và gỡ lỗi, bảo đảm sản xuất và đào tạo kỹ thuật.
2. hệ thống chuyển đổi tần số
Các động cơ truyền động chính và phụ trợ của dây chuyền sản xuất thép 2 phần được điều khiển bởi bộ chuyển tần kỹ thuật HD2000,và hệ thống điều khiển tự động hóa và bus truyền thông của bộ chuyển đổi tần số ổ đĩa áp dụng công nghệ ProfiNet chính thống hiện tại.
Động cơ chính của tuyến phía bắc của dự án bao gồm 16 nhà máy cán chính 1200kW-2000kW và 3 máy kéo bay;Động cơ chính của đường phía nam bao gồm 19 máy cán chính 800kW-1500kW và 3 máy kéo bay, cũng như hơn 200 bộ tủ chuyển đổi tần số như máy thẳng và động cơ phụ trợ, với tổng công suất chuyển đổi tần số 228MW.
Cụ thể, bộ phận chỉnh sửa cơ bản kỹ thuật HD2000 (BRU) + bộ phận phanh + bộ phận động cơ (MDU) + mô-đun đĩa mã được sử dụng.
Đơn vị biến tần được điều khiển trực tiếp bởi các đơn vị điều khiển động cơ 1,2MW và 1,4MW lạnh bằng không khí lớn nhất trong ngành,và mỗi động cơ (hoặc cuộn dây đơn) có thể đáp ứng nhu cầu ổ đĩa mà không cần sử dụng nhiều đơn vị song song.
Máy biến tần sử dụng sơ đồ cấu hình tủ, đầu vào được cấu hình bằng lò phản ứng đầu vào và đầu ra không được cấu hình bằng lò phản ứng đầu ra.

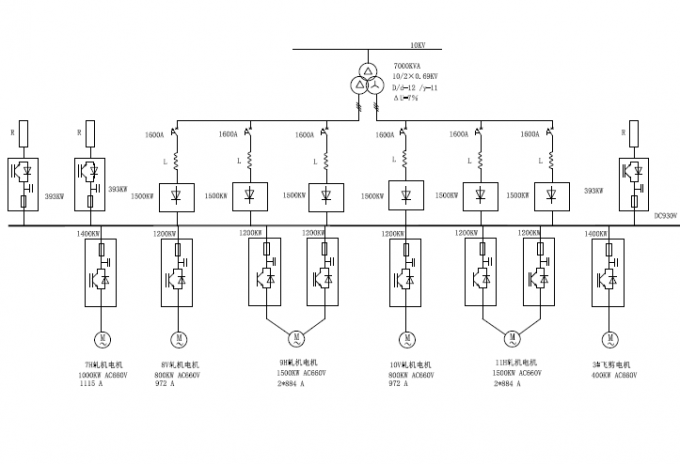

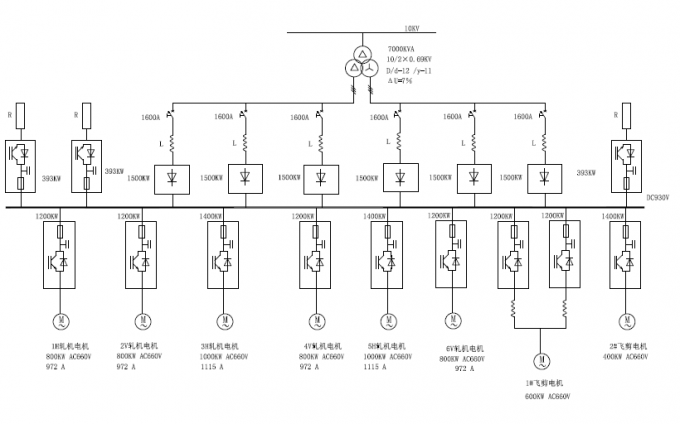

Biểu đồ đường đơn của hệ thống là như sau (một số lớn, không phải tất cả được liệt kê):
