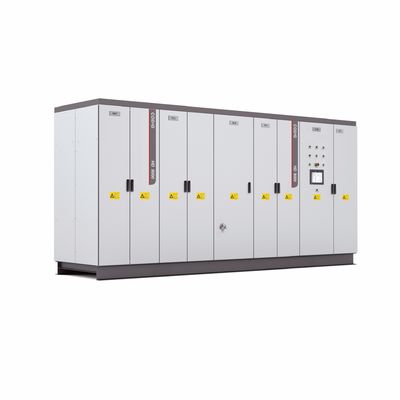

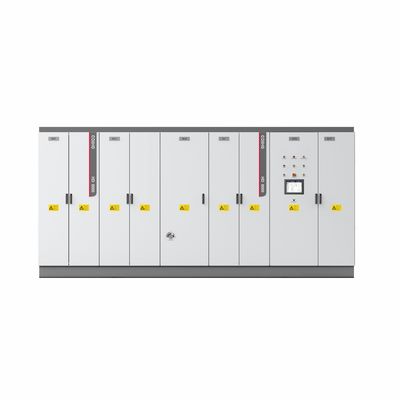

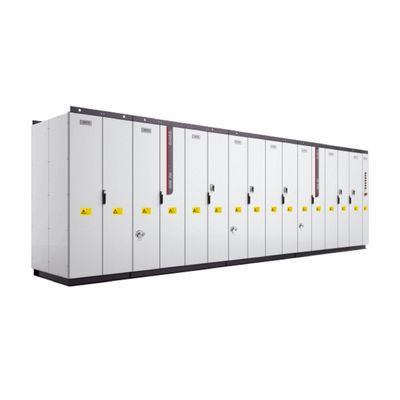

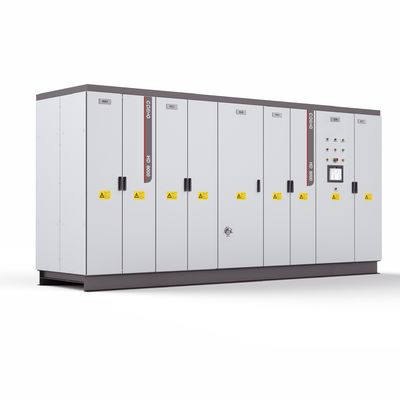

HD8000 Hệ thống VFD Kỹ thuật điện áp trung bình
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | COENG |
| Chứng nhận | CE |
| Số mô hình | HD8000 |
| Số lượng đặt hàng tối thiểu | 1 |
| chi tiết đóng gói | Vỏ gỗ |
| Thời gian giao hàng | 10-30 ngày làm việc |
| Điều khoản thanh toán | L/C, T/T, Western Union |
| Khả năng cung cấp | 20000 BỘ/NĂM |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điện áp định mức của lưới điện | 2: 1900V 3: 3300V 6: 6600V A: 10kV | Điện áp định mức của phía động cơ | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| Sức mạnh | 10: 10MVA | Phương pháp chỉnh lưu | P: PWM D: Chỉnh lưu cơ bản bằng diode |
| Phương pháp chỉnh bus chung | Trống: chỉnh lưu đơn 2: chỉnh lưu kép | Phương pháp biến tần bus thông dụng | Trống: đơn D: biến tần đôi T: biến tần ba |
| Làm nổi bật | Hệ thống HD8000 VFD,vfds,Hệ thống VFD điện áp trung bình |
||
Mô tả sản phẩm
HD8000 Hệ thống VFD Kỹ thuật điện áp trung bình Hệ thống VFD công suất cao Chuyển đổi động cơ tần số biến động
HD8000 Hệ thống VFD Kỹ thuật điện áp trung bình Hệ thống VFD công suất cao Chuyển đổi động cơ tần số biến động
Bảng giới thiệu sản phẩm
HD8000 series VFD là một hệ thống truyền động công suất cao bao gồm bộ chuyển đổi AC-DC-AC và đơn vị truyền động đa trục bus DC thông thường DC-AC.Sức mạnh tối đa có thể đạt 30MVA cho máy đơn và 60MVA cho hoạt động song songThiết kế phần cứng mô-đun và phần mềm kỹ thuật
khái niệm cho phép nó hoạt động cho các điều kiện phức tạp khác nhau.
HD8000 series VFD áp dụng presspack IGCTand Diode cũng như phương pháp làm mát chất lỏng, toàn bộ máy đáp ứng mức bảo vệ IP54 và nó có khả năng thích nghi môi trường siêu, độ tin cậy cao,Hiệu suất phân tán nhiệt tuyệt vời và khối lượng nhỏ, có giải pháp chỉnh sửa hai phần tư và bốn phần tư.
- Đặc điểm:Động cơ trục đơn / đa trục, bảo vệ IP54, hai phần tư / bốn phần tư
- Thiết kế:thiết kế mô-đun
- Tuân chỉnh:sửa chữa cơ bản đa xung, sửa chữa thông minh và sửa chữa PWM
- Điện áp:1900V3000V (3300V), 6000V, (6600V), 10000V
- Sức mạnh tối đa:30MVA (đơn lẻ) 60MVA (cùng nhau)
- Động cơ tương thích:Động cơ cảm ứng không đồng bộ, động cơ đồng bộ nam châm vĩnh viễn, động cơ đồng bộ kích thích điện
- Phương pháp kiểm soát:V/F, điều khiển vector vòng tròn khép với cảm biến, điều khiển vector vòng tròn mở mà không có cảm biến
- Làm mát:làm mát bằng nước
Ứng dụng sản phẩm
- Kỹ thuật kim loại
- Giao thông vận chuyển dầu khí
- Nền tảng thử nghiệm
- Năng lượng tái tạo
- Giao thông đường sắt
- Ngành khai thác mỏ và nâng
- Thiết bị hàng hải
- LNG
- Nguồn năng lượng
- Lưu trữ năng lượng
Thông số kỹ thuật
| HD8000 Thông số kỹ thuật | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Ectification cơ bản | Điện áp đầu vào | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| Tần số đầu vào | 45Hz-66Hz | |||||||||||||
| Nạp quá tải | 110% @ dòng điện định giá, 120% @ dòng điện định giá 60s | |||||||||||||
| Effikhoa học | ≥99% | |||||||||||||
| Nhân tố công suất | ≥ 0,95 (Điện lượng định số, được trang bị lò phản ứng đầu vào AC 2%) | |||||||||||||
| Bảo vệ | Bảo vệ quá tải, bảo vệ quá nóng, bảo vệ mạch ngắn, đánh giá trước lỗi, vv | |||||||||||||
| RecPWM Đánh giá |
Tần số đầu vào | 45Hz-66Hz | ||||||||||||
| Nạp quá tải | 110% @ dòng điện định giá, 120% @ dòng điện định giá 60s | |||||||||||||
| Effikhoa học | ≥98,5% | |||||||||||||
| Nhân tố công suất | có thể điều chỉnh (bên mặc định 1) | |||||||||||||
| Bảo vệ | Bảo vệ quá tải, bảo vệ quá nóng, bảo vệ mạch ngắn, đánh giá trước lỗi, vv | |||||||||||||
| Máy biến đổi | Điện áp đầu ra | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| Tần số đầu ra tối đa |
110Hz |
|||||||||||||
| Độ chính xác ổn định tốc độ | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| Nhịp tốc độ | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Động lực khởi động | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| Điều khiển mô-men xoắn | V/F: Có, OLVC: Có, CLVC: Có | V/F: Có, OLVC: Có, CLVC: Có | ||||||||||||
| Độ chính xác mô-men xoắn | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Thời gian phản ứng mô-men xoắn | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| Thời gian phản hồi xoay | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| Tương đương giảm động | OLVC: 0,5%*s, CLVC: 0,25%*s | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Nạp quá tải | 110%@đồng độ hiện tại, 120%@đồng độ hiện tại 60s | |||||||||||||
| Môi trường | Nhiệt độ | Nhiệt độ đầu vào ≤40 | ||||||||||||
| Độ cao | ≤ 4000m (2000m~4000m giảm xếp hạng) | |||||||||||||
| Dữ liệu cơ khí | Bảo vệ sở hữu trí tuệ | IP54 | ||||||||||||
| Làm mát | Làm mát bằng nước | |||||||||||||
| Chống ăn mòn | C4-M | |||||||||||||
| Bảng lựa chọn HD8000 | ||||||||||||||
| Mô-đun | Điện áp lưới | Điện áp động cơ | Sức mạnh | Đánh giá | Tối đa | Kích thước (W*D*H) (mm) | Lưu ý | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | Có chứa tủ nước mát | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Đặc điểm của sản phẩm
Khái niệm thiết kế kỹ thuật
Đặc điểm
· Bảo vệ IP54 để hệ thống có khả năng thích nghi môi trường siêu mạnh
· Thiết kế dư thừa các thành phần chính để giảm khả năng thời gian ngừng hoạt động của hệ thống
· IGCT tiên tiến và thyristor làm cho hệ thống điện cực kỳ đáng tin cậy
· Tiếp nhận đệm ép kép, hiệu suất phân tán nhiệt tuyệt vời làm cho hệ thống với mật độ điện cực cao
· Hệ thống lỗi bảo vệ hạng nhất
· Hệ thống giám sát mạnh mẽ để cung cấp dữ liệu đầy đủ cho khách hàng
· Nhiều phụ kiện tùy chọn
Bảo vệ
· Đánh giá trước của IGCT + cánh tay mạch cầu thông qua công nghệ bảo vệ
· Khám phá thời gian thực của giá trị tức thời của dòng điện đầu cuối AC cấm hành động tắt hiện tại cao
Kiểm soát tuyệt vời
· Hoạt động gấp đôi bốn phần tư để đáp ứng phản hồi năng lượng điện và phanh
· Phản ứng động lực mô-men xoắn nhanh để đáp ứng các yêu cầu của hệ thống để ức chế cộng hưởng cơ học
· Động cơ được điều chỉnh đồng bộ trong các phần để đáp ứng các yêu cầu hiệu suất cao của cuộn thép, nâng, vv
· Điều chỉnh cho các động cơ khác nhau (động cơ cảm ứng, động cơ đồng bộ nam châm vĩnh viễn, động cơ đồng bộ kích thích điện, v.v.)
Đường cong quá tải
· 110%@năng lượng hiện tại, 120%@năng lượng hiện tại 60
Thiết kế kỹ thuật
Thiết kế mô-đun
· Hệ thống chẩn đoán lỗi thông minh, định vị nhanh
· Thiết kế mô-đun của các thành phần chính, sự nhất quán cao và độ tin cậy cao
· Bảo trì thuận tiện
Thiết kế địa chấn chuyên sâu
· IEC60721 3M5 điều kiện cơ khí - hoạt động ổn định
· Thiết kế cơ khí chính xác đảm bảo khả năng chống động đất mạnh mẽ
Giao thức truyền thông tùy chỉnh
· nó hỗ trợ giao thức liên lạc đã được thiết lập, có thể thực hiện kết nối liền mạch với PLC vốn có và thuận tiện hơn cho việc thay thế và bảo trì
· Hỗ trợ bus thực địa: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Đảm bảo độ tin cậy của HD8000
Sản xuất tiêu chuẩn và thử nghiệm nhà máy
· Quá trình thử nghiệm được kiểm soát tự động và toàn bộ quá trình có thể truy xuất
· Tất cả các sản phẩm trải qua thử nghiệm lão hóa 100% V và 100% Pn trước khi vận chuyển
· Hệ thống quản lý MES hoàn hảo để đảm bảo hiệu quả sản xuất
· Nền tảng thử nghiệm hàng đầu trong ngành và nó có thể đảm bảo chất lượng sản phẩm bởi vì nó có thể đáp ứng các mức điện áp khác nhau và chế độ chỉnh sửa khác nhau của thử nghiệm tải đầy đủ ổ đĩa
Phần mềm gỡ lỗi nhanh của HD8000
· Phần mềm gỡ lỗi nhanh được kết nối với máy tính thông qua sợi quang. Phần mềm có một số lượng lớn các chức năng gỡ lỗi chuyên nghiệp, chẳng hạn như cài đặt tham số hàng loạt,tải xuống dữ liệu lỗi và phân tích hình sóngPhần mềm hỗ trợ truyền thông nối tiếp hoặc Ethernet, do đó phần mềm có thể duy trì VFD thông qua truyền thông nối tiếp,hoặc duy trì VFD trong phòng điều khiển trung tâm thông qua Ethernet.
