HV610 Máy cẩu VFD Chuyển đổi tần số Động tần số biến đổi

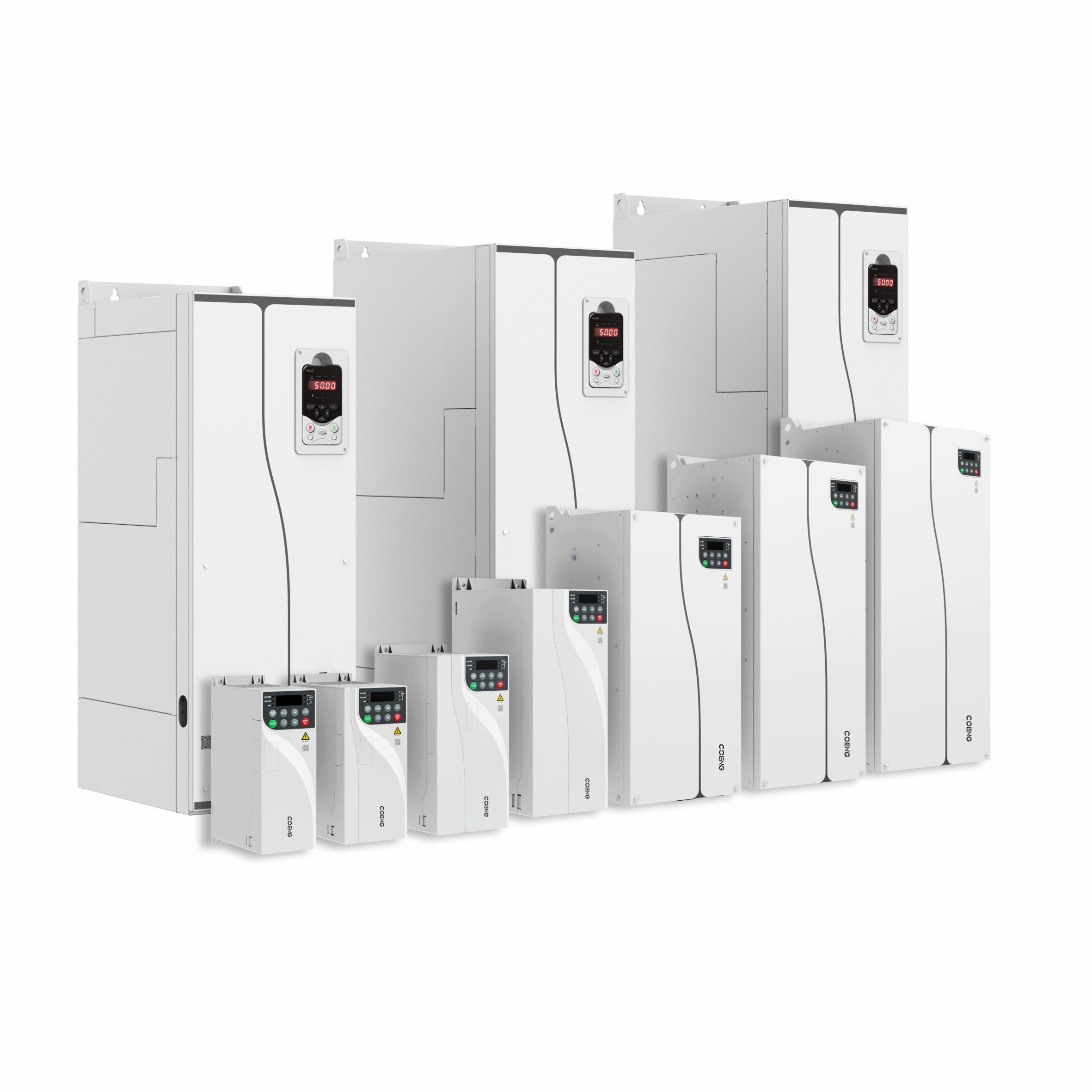

Bộ chuyển đổi tần số VFD chuyên dụng cho cần cẩu HV610

Mô tả Sản phẩm
Bộ biến tần HV610 là bộ biến tần chuyên dụng được phát triển cho ngành nâng hạ. Để đáp ứng tốt hơn nhu cầu ứng dụng của khách hàng trong ngành nâng hạ, sản phẩm của chúng tôi dựa trên góc nhìn ứng dụng nâng hạ và tích hợp kiểm soát chống lắc và bảo vệ chống nới lỏng., bảo vệ móc trượt, kiểm soát phanh, giới hạn giảm tốc, tải và tốc độ, thông số vĩ mô và các chức năng đặc biệt khác được tích hợp thành một, đảm bảo hoàn toàn hoạt động đáng tin cậy, hiệu quả, an toàn và ổn định của thiết bị nâng hạ.

Biến tần dòng HV610 có thể được sử dụng rộng rãi trong cần cẩu, cần cẩu đúc, cần cẩu cuộn thép, tời điện, máy gắp, cần cẩu thông thường, cần cẩu cảng, cần cẩu cầu, cần cẩu tháp, máy móc khai thác mỏ, giàn khoan dầu và các loại tải nâng khác.

Tính năng sản phẩm
Đặc điểm chuyên môn
Kiểm soát chống lắc
· Kiểm soát góc quay của máy rải phân bằng cách kiểm soát tốc độ chạy của máy, do đó hạn chế được độ quay của máy rải phân và đạt được khả năng kiểm soát trơn tru và vận hành hiệu quả.
Tải và tốc độ
· Điều chỉnh tốc độ vận hành thiết bị theo thời gian thực theo sự thay đổi tải hiện tại, tính đến hiệu quả và an toàn, để thiết bị có thể hoạt động trong điều kiện làm việc tốt nhất
Bảo vệ móc trượt
· Móc trượt được phát hiện trong quá trình phanh và móc trượt được bảo vệ bằng cách điều khiển đầu ra của động cơ để lơ lửng nhằm tránh tai nạn.
Giới hạn giảm tốc
· Định vị đơn giản đạt được thông qua sự kết hợp của giới hạn giảm tốc và giới hạn dừng, do đó đối tượng điều khiển dừng lại trong khu vực an toàn được cài đặt trước
Bảo vệ dây chống lỏng
· Khi đi lên, nó chạy với tốc độ cố định và phát hiện xem có nhắc đến vật nặng hay không. Nó phát hiện xem có nhắc đến vật nặng hay không và sau đó tăng tốc chậm để đi lên đều đặn.
Phát hiện trở về điểm không của cần điều khiển
· Khi bật nguồn, có thể đánh giá thông tin trạng thái của cần điều khiển để lựa chọn có chấp nhận lệnh chạy hay không nhằm tránh nguy hiểm do thao tác tức thời ban đầu sau khi bật nguồn.
Tham số vĩ mô
· Có thể lựa chọn cơ cấu nâng tương ứng theo giá trị cài đặt macro của tham số nâng, chẳng hạn như 0: cơ cấu nâng, 1: cơ cấu dịch chuyển
Kiểm soát phanh
· Khi biến tần khởi động và dừng, phanh được điều khiển bằng cách phát hiện tần số và dòng điện để tránh lăn, do đó cải thiện hiệu suất, độ an toàn và tính ổn định của hệ thống.
Chuyển mạch nhiều động cơ
· Hỗ trợ nội bộ 4 bộ thông số động cơ và có thể điều khiển 4 động cơ khác nhau thông qua chuyển mạch lệnh

Độ tin cậy cao
Thiết kế ống gió độc lập sáng tạo
· Toàn bộ máy có thiết kế ống dẫn khí độc lập, các linh kiện nhạy cảm được cách ly khỏi ống dẫn khí, giúp cải thiện đáng kể khả năng thích ứng của sản phẩm với môi trường.
· Ngăn chặn hiệu quả bụi bẩn và tạp chất xâm nhập vào bên trong biến tần và tránh các sự cố do chập điện, hư hỏng linh kiện, v.v.
Khái niệm thiết kế nhiệt và phân tích mô phỏng nhiệt chuyên nghiệp
· Áp dụng phần mềm nền tảng mô phỏng nhiệt hiệu quả và chính xác để đảm bảo độ tin cậy nhiệt của toàn bộ máy
· Các công nghệ và thiết bị kiểm tra và xác minh nhiệt tiên tiến kiểm tra hiệu quả các kết quả lý thuyết của thiết kế nhiệt
Kiểm tra nhiệt độ tăng toàn bộ máy nghiêm ngặt
· Các quy trình kiểm tra xác minh quá tải và tải đầy đủ nghiêm ngặt, cũng như các tiêu chuẩn chấp nhận tăng nhiệt độ nghiêm ngặt đối với các thành phần chính, để đáp ứng hoạt động đáng tin cậy lâu dài trong điều kiện tải khắc nghiệt
· Tất cả các sản phẩm đều trải qua quá trình lão hóa tải nhiệt độ cao trước khi xuất xưởng, giúp ngăn ngừa hiệu quả các lỗi phân tán của thiết bị chặn và đảm bảo chất lượng sản phẩm trước khi xuất xưởng.
Quy trình phun sơn chống thấm tự động
· Sử dụng quy trình phun tự động của sơn chống bám dính, có thể thiết kế các chiến lược phun khác nhau theo các bảng mạch khác nhau, đảm bảo hiệu quả tính đồng nhất của việc phun bảng mạch và tính nhất quán của các lô sản phẩm

Khả năng thích ứng cao
Thiết kế dải điện áp rộng
· Điện áp định mức: ba pha 380V～480V
· Tần số nguồn điện đầu vào: (50Hz/60Hz) ±5%
· Phạm vi dao động điện áp cho phép: -15%Vac～+10%Vac
Ít sự can thiệp từ bên ngoài
· Bộ lọc C3 tích hợp có thể ngăn chặn hiệu quả sóng hài tần số cao do biến tần tạo ra trong quá trình vận hành, đáp ứng các yêu cầu củaTiêu chuẩn EN61800-3 của Liên minh Châu Âu
· Thiết kế đột phá EMC đơn giản và thân thiện có thể giảm hiệu quả dòng rò rỉ xuống đất
thiết kế cấu trúc
· Thiết kế dạng sách, giảm khối lượng khoảng 40% so với các mẫu truyền thống
· Có thể thực hiện lắp đặt song song toàn bộ máy

Màn biễu diễn quá xuất sắc
Công nghệ truyền động động cơ toàn diện
· Hỗ trợ điều khiển truyền động của động cơ không đồng bộ ba pha và động cơ đồng bộ nam châm vĩnh cửu
· Hỗ trợ điều khiển V/F, điều khiển vector vòng hở, điều khiển vector vòng kín
·Hỗ trợ điều khiển chế độ tốc độ và mô-men xoắn
·Hỗ trợ chức năng theo dõi tốc độ, dòng điện tác động nhỏ hơn
Chức năng tự học động cơ chính xác
· Có thể thực hiện chính xác việc tự học thông số động cơ, tạo điều kiện thuận lợi cho việc vận hành và gỡ lỗi, đồng thời cải thiện độ chính xác điều khiển và tốc độ phản hồi.
· Chức năng tự học toàn diện và phong phú, bao gồm nhiều chức năng tự học vận động (động, tĩnh, tĩnh + động)
Tự học động: tự học tải phải ngắt kết nối, phù hợp với những trường hợp yêu cầu độ chính xác điều khiển cao.
Tự học tĩnh: Phù hợp với những trường hợp động cơ không thể tách khỏi tải để tránh tự học động sau khi lắp đặt thiết bị.
Chế độ điều khiển động cơ toàn diện
· Chế độ điều khiển V/F
· Chế độ điều khiển vectơ vòng hở (OLVC)
· Chế độ điều khiển vectơ vòng kín (CLVC)
Mô men khởi động lớn
· Vectơ vòng hở (OLVC): 0,5Hz/150%
· Vectơ vòng kín (CLVC): 0Hz/200%
Khả năng chịu quá tải cao
· Khả năng quá tải: 150% dòng điện định mức trong 60 giây, 180% dòng điện định mức trong 10 giây

Thiết kế tiện lợi
Bàn phím điều hành
· Máy tiêu chuẩn công suất 110kW trở xuống được cung cấp kèm theo bàn phím LED tích hợp và không hỗ trợ đấu dây ngoài. Máy tiêu chuẩn công suất 132kW trở lên được cung cấp kèm theo bàn phím LED tích hợp hỗ trợ đấu dây ngoài.
· Đầu vào bên ngoài bàn phím 110kW trở xuống có thể được trang bị bàn phím LED độc lập
· Bàn phím vận hành có các chức năng như gỡ lỗi thông số, theo dõi trạng thái vận hành, điều khiển bắt đầu và dừng, sao chép thông số.
Nhiều chức năng mở rộng khác nhau
· Thẻ giao tiếp mở rộng tùy chọn hỗ trợ Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP và các giao tiếp bus khác (khe cắm thẻ mở rộng SLOT1)
· Hỗ trợ tùy chọn cho nhiều loại thẻ giao diện bảng mã (khe cắm thẻ mở rộng SLOT2)
· Hỗ trợ tùy chọn cho thẻ mở rộng đầu cuối I/O (khe cắm thẻ mở rộng SLOT1, xem mô tả đầu cuối "Phụ kiện tùy chọn" để biết chi tiết)
Lưu ý: Thẻ mở rộng đầu cuối I/O tùy chọn và thẻ mở rộng giao tiếp nằm trong cùng một khe cắm thẻ mở rộng và không thể lắp đặt và sử dụng cùng lúc.
Hỗ trợ nhiều chức năng ứng dụng khác nhau
· Khi bộ biến tần khởi động và dừng, phanh giữ động cơ có thể được điều khiển
· Chức năng điều khiển đa tốc độ, thực hiện hoạt động 16 tốc độ thông qua các đầu cuối điều khiển
· Chức năng servo zero, động cơ có thể đạt được khóa vị trí tốc độ bằng không ở chế độ CLVC
· Độ sâu PWM ngẫu nhiên có thể cải thiện tiếng ồn khắc nghiệt của động cơ
· Chế độ hoạt động dự phòng của bộ mã hóa, có thể tự động chuyển sang hoạt động OLVC khi bộ mã hóa bị lỗi
Phần mềm gỡ lỗi nhanh nền
· Giám sát, chỉnh sửa tham số và các chức năng khác giúp gỡ lỗi và bảo trì thuận tiện hơn
· Hỗ trợ ghi lại sự kiện và ghi lại lỗi, giúp lỗi trở nên vô hình
Chức năng phanh đáng tin cậy
· Có chức năng phanh DC
· Tất cả các dòng xe đều được trang bị tiêu chuẩn với bộ phận phanh tích hợp
· Tăng điện trở phanh có thể đạt được hiệu quả phanh tốt hơn, đồng thời tiết kiệm không gian lắp đặt điện và chi phí điện cho người sử dụng.
