Động cơ tần số biến động 3300V 1900V,10kV 6600V 10kV biến tần
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | COENG |
| Chứng nhận | CE |
| Số mô hình | HD8000-3306 |
| Số lượng đặt hàng tối thiểu | 1 |
| chi tiết đóng gói | Vỏ gỗ |
| Thời gian giao hàng | 10-30 ngày làm việc |
| Điều khoản thanh toán | L/C, T/T, Western Union |
| Khả năng cung cấp | 20000 BỘ/NĂM |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Đặc tính cơ học | Truyền động đơn/nhiều trục, hai góc phần tư/bốn góc phần tư | Điện áp định mức của phía động cơ | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| Sức mạnh | 10: 10MVA | Phương pháp chỉnh lưu | P: PWM D: Chỉnh lưu cơ bản bằng diode |
| Phương pháp chỉnh bus chung | Trống: chỉnh lưu đơn 2: chỉnh lưu kép | Phương pháp biến tần bus thông dụng | Trống: đơn D: biến tần đôi T: biến tần ba |
| Làm nổi bật | Ứng dụng truyền động tần số biến 1900V,Máy biến đổi 10kV vfd,3300V Variable Frequency Drive |
||
Mô tả sản phẩm

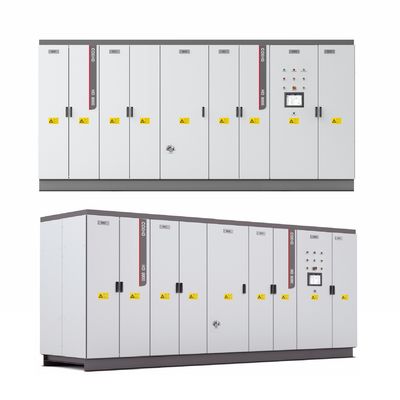

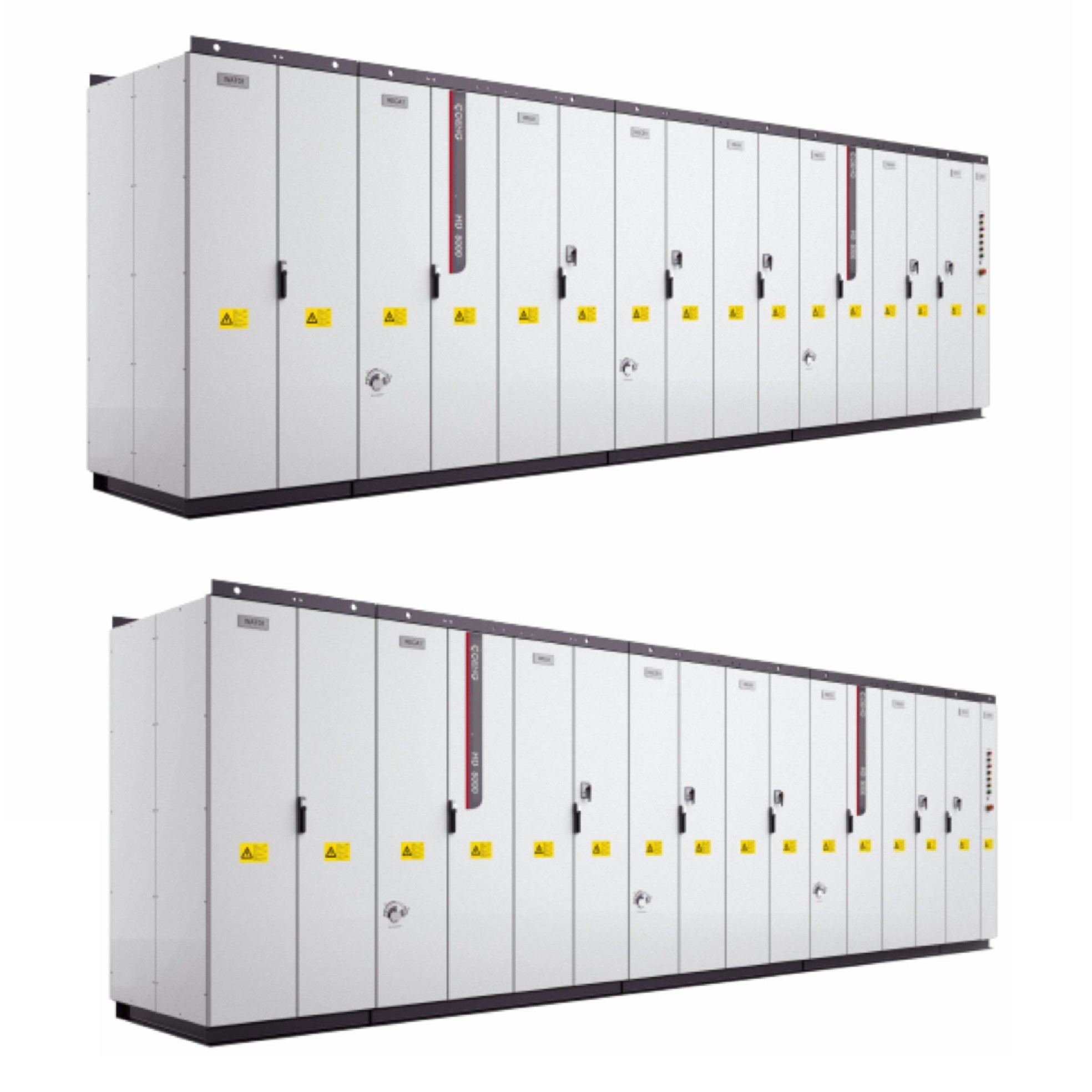

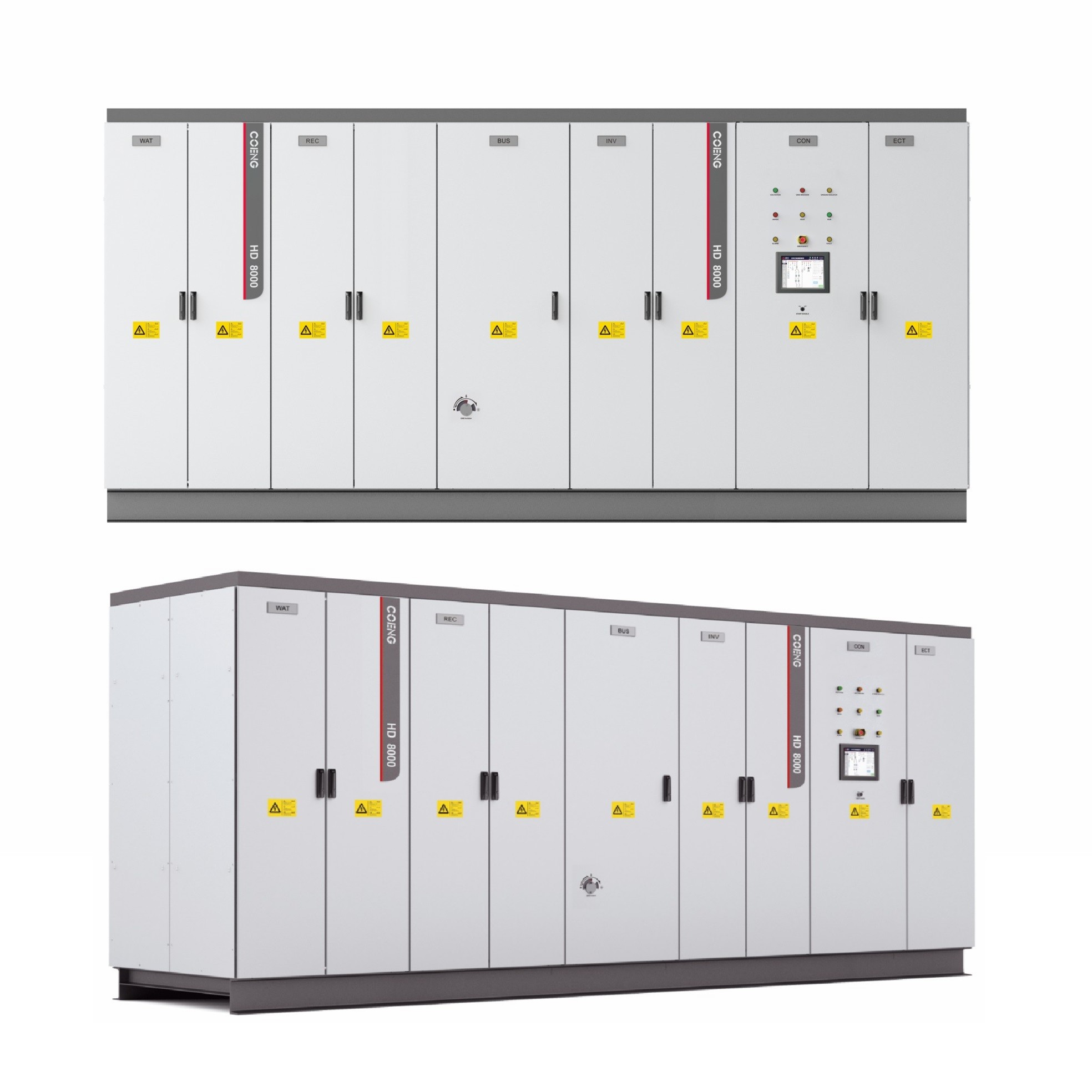

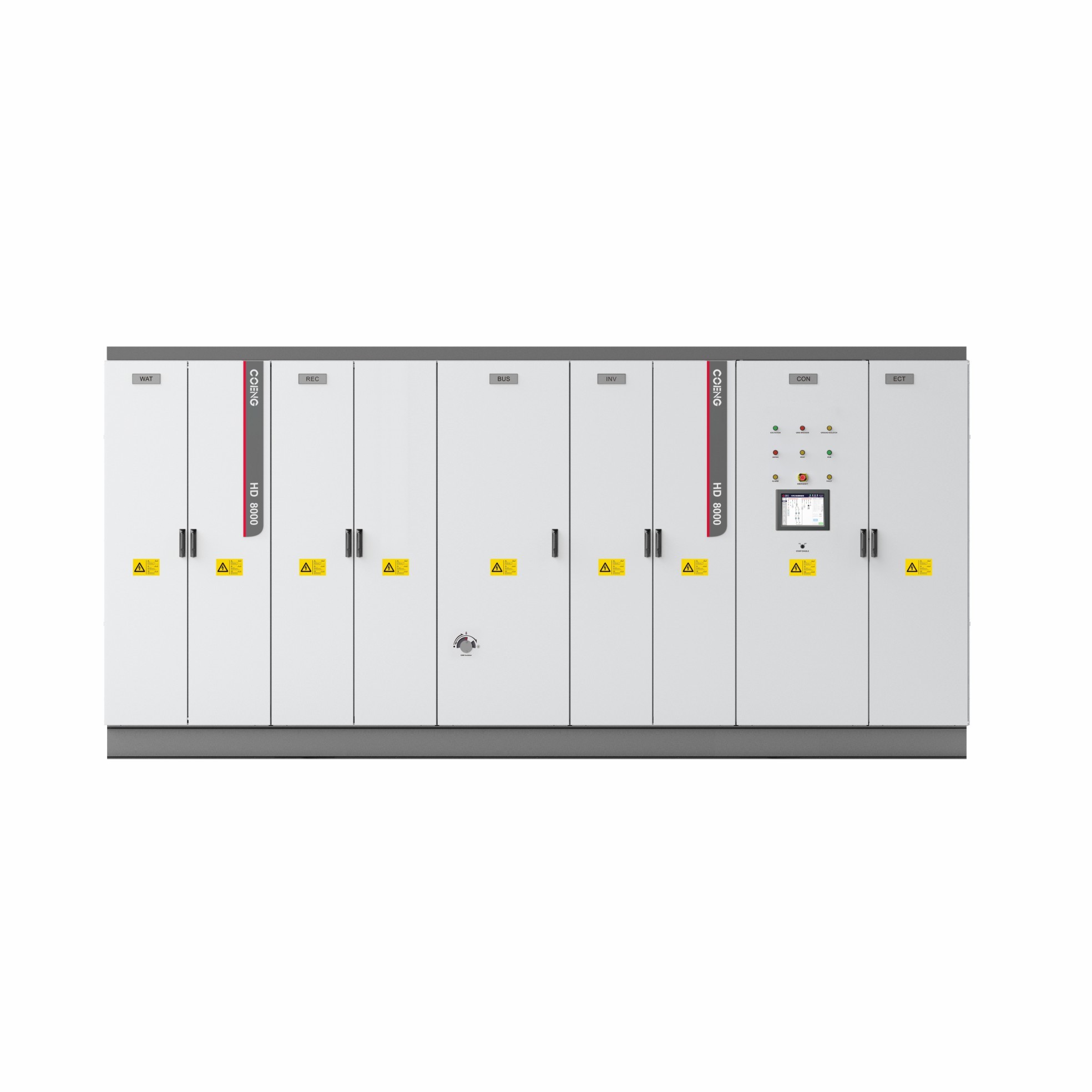

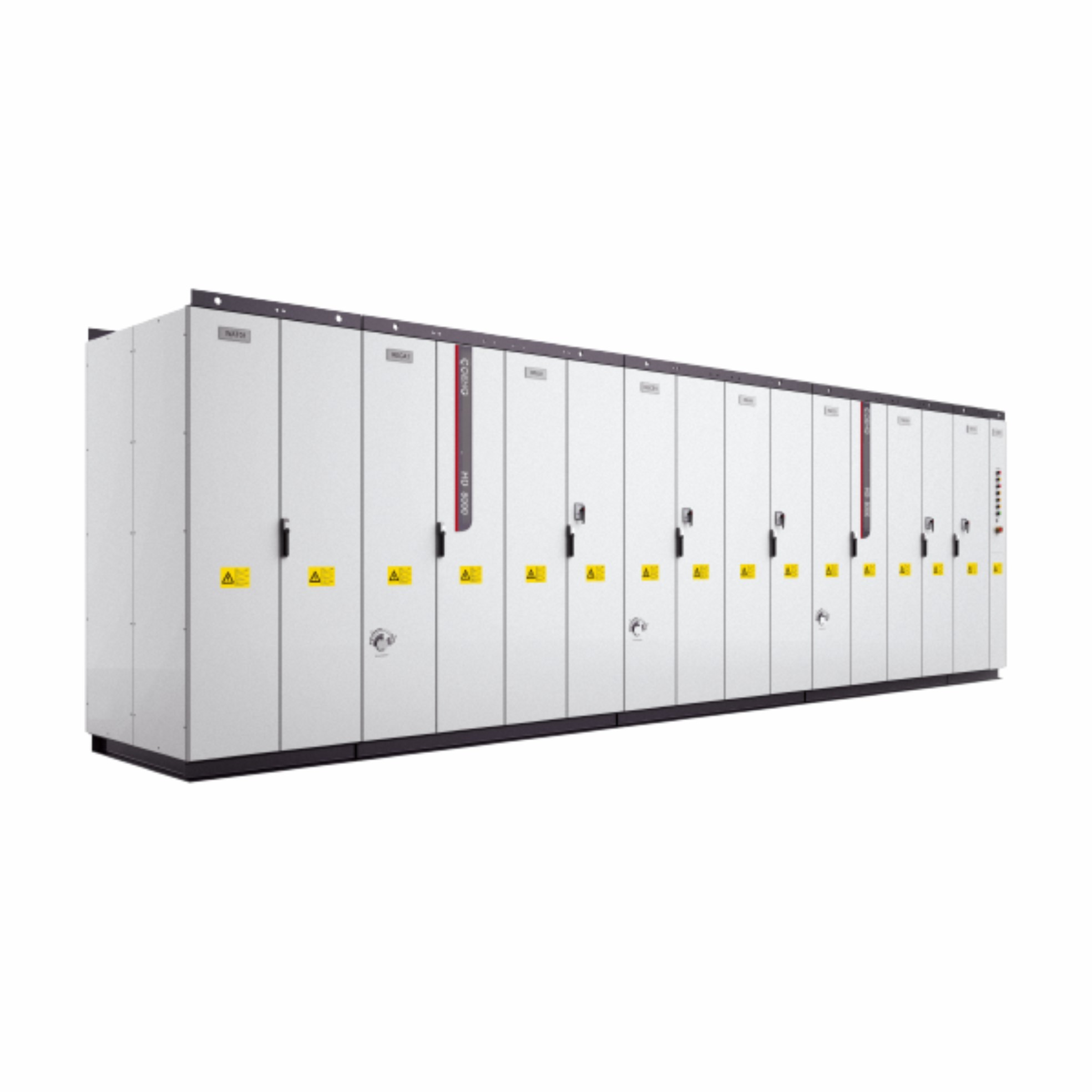

HD8000 Hệ thống VFD công suất cao Bộ chuyển đổi tần số biến tần
Ứng dụng sản phẩm
- Đặc trưng:truyền động một trục/nhiều trục, bảo vệ IP54, hai góc phần tư/bốn góc phần tư
- Thiết kế:thiết kế mô-đun
- Chỉnh lưu:chỉnh lưu cơ bản nhiều xung, chỉnh lưu thông minh và chỉnh lưu xung
- Tỷ lệ điện áp:1900V3000V (3300V), 6000V, (6600V), 10000V
- Công suất tối đa:30MVA (đơn) 60MVA (song song)
- Động cơ tương thích:động cơ cảm ứng không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu, động cơ đồng bộ kích thích bằng điện
- Phương pháp kiểm soát:V/F, điều khiển vector vòng kín có cảm biến, điều khiển vector vòng hở không có cảm biến
- Làm mát:làm mát bằng nước
Thông số kỹ thuật
| Thông số kỹ thuật HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Hiệu chỉnh cơ bản | Điện áp đầu vào | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| Tần số đầu vào | 45Hz-66Hz | |||||||||||||
| Quá tải | 110%@ dòng định mức, 120%@ dòng định mức 60 giây | |||||||||||||
| Effikhoa học | ≥99% | |||||||||||||
| hệ số công suất | ≥0,95 (Dòng điện định mức, được trang bị cuộn kháng đầu vào AC 2%) | |||||||||||||
| Sự bảo vệ | bảo vệ quá tải, bảo vệ quá nhiệt, bảo vệ ngắn mạch, phán đoán trước lỗi, v.v. | |||||||||||||
| RecPWM sự xác định |
Tần số đầu vào | 45Hz-66Hz | ||||||||||||
| Quá tải | 110%@ dòng định mức, 120%@ dòng định mức 60 giây | |||||||||||||
| Effikhoa học | ≥98,5% | |||||||||||||
| hệ số công suất | có thể điều chỉnh (mặc định 1) | |||||||||||||
| Sự bảo vệ | bảo vệ quá tải, bảo vệ quá nhiệt, bảo vệ ngắn mạch, phán đoán trước lỗi, v.v. | |||||||||||||
| Biến tần | Điện áp đầu ra | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| Tần số đầu ra tối đa |
110Hz |
|||||||||||||
| Độ chính xác ổn định tốc độ | OLVC: 0,01%, CLVC: 0,01% | OLVC: 0,01%, CLVC: 0,01% | ||||||||||||
| Xung tốc độ | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Bắt đầu mô-men xoắn | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| Kiểm soát mô-men xoắn | V/F: Có, OLVC: Có, CLVC: Có | V/F: Có, OLVC: Có, CLVC: Có | ||||||||||||
| Độ chính xác của mô-men xoắn | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Thời gian đáp ứng mô-men xoắn | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| Thời gian phản hồi xoay | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| Tương đương thả động | OLVC: 0,5%*s, CLVC: 0,25%*s | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Quá tải | 110% @ dòng điện định mức, 120%@ dòng điện định mức 60 giây | |||||||||||||
| Môi trường | Nhiệt độ | nhiệt độ đầu vào ≤40 | ||||||||||||
| Độ cao | 4000m (giảm xếp hạng 2000m ~ 4000m) | |||||||||||||
| Dữ liệu cơ khí | Bảo vệ IP | IP54 | ||||||||||||
| làm mát | Làm mát bằng nước | |||||||||||||
| Chống ăn mòn | C4-M | |||||||||||||
| Bảng lựa chọn dòng HD8000 | ||||||||||||||
| mô-đun | Điện áp lưới | Điện áp động cơ | Quyền lực | Đã xếp hạngTôi | tối đa f | Kích thước (W*D*H) (mm) | Ghi chú | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | Có tủ làm mát bằng nước | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Chức năng của bộ truyền động biến tần (VFD)
Biến tần (VFD) là thiết bị điện tử được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ điện. Chúng được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại. Dưới đây là các chức năng chính của VFD:
1. Kiểm soát tốc độ
- Điều chỉnh tốc độ động cơ: Biến tần cho phép điều khiển chính xác tốc độ động cơ theo yêu cầu vận hành, điều này rất quan trọng đối với các ứng dụng như quạt, máy bơm và băng tải cần tốc độ thay đổi.
2. Tiết kiệm năng lượng
- Giảm tiêu thụ năng lượng: Bằng cách điều chỉnh tốc độ động cơ, biến tần có thể giảm đáng kể mức sử dụng năng lượng. Trong nhiều ứng dụng, động cơ thường chạy ở mức tải thấp hơn và việc sử dụng biến tần có thể tiết kiệm năng lượng đáng kể.
- Hiệu quả hoạt động được tối ưu hóa: VFD giúp thiết bị chạy ở mức hiệu suất tối ưu, giảm lãng phí năng lượng không cần thiết.
3. Khởi động và dừng mềm
- Khởi đầu suôn sẻ: Biến tần cho phép khởi động động cơ mềm, giảm thiểu xung điện và ứng suất cơ học, nhờ đó nâng cao tuổi thọ của cả động cơ và thiết bị được kết nối.
- Dừng có kiểm soát: Chúng cung cấp khả năng giảm tốc có kiểm soát, tránh dừng đột ngột có thể gây sốc cơ học.
4. Kiểm soát mô-men xoắn
- Quản lý mô-men xoắn chính xác: VFD cho phép duy trì mô-men xoắn không đổi ở các tốc độ khác nhau, điều này rất cần thiết cho các ứng dụng yêu cầu kiểm soát mô-men xoắn chính xác, chẳng hạn như cần cẩu và hệ thống xử lý vật liệu.
5. Cải tiến kiểm soát quy trình
- Điều chỉnh lưu lượng và áp suất: Trong các ứng dụng máy bơm và quạt, VFD có thể điều chỉnh lưu lượng và áp suất dựa trên nhu cầu thời gian thực, nâng cao tính ổn định và linh hoạt của quy trình sản xuất.
- Hỗ trợ tự động hóa: VFD có thể được tích hợp với các cảm biến và hệ thống điều khiển để hỗ trợ tự động hóa phức tạp hơn, nâng cao hiệu quả sản xuất tổng thể.
6. Giảm tiếng ồn và độ rung
- Tiếng ồn hoạt động thấp hơn: Bằng cách cho phép điều chỉnh tốc độ mượt mà, VFD có thể giảm mức độ tiếng ồn khi vận hành, tạo ra môi trường làm việc tốt hơn.
- Giảm thiểu độ rung: Tốc độ vận hành ổn định giúp giảm rung động cơ học, kéo dài tuổi thọ của thiết bị.
7. Tính năng bảo vệ
- Bảo vệ quá tải và ngắn mạch: VFD hiện đại được trang bị nhiều tính năng bảo vệ khác nhau, bao gồm bảo vệ quá tải, ngắn mạch và quá nhiệt, đảm bảo vận hành an toàn cho động cơ và hệ thống truyền động.
- Giám sát lỗi: VFD có thể theo dõi tình trạng hệ thống theo thời gian thực, nhanh chóng phát hiện và cảnh báo người dùng về lỗi, giúp giảm thiểu thời gian ngừng hoạt động.
Phần kết luận
Biến tần đóng một vai trò quan trọng trong các ứng dụng công nghiệp và thương mại hiện đại. Bằng cách cung cấp khả năng kiểm soát chính xác tốc độ và mô-men xoắn, cùng với các tính năng bảo vệ và tiết kiệm năng lượng, VFD giúp nâng cao hiệu quả, giảm mức tiêu thụ năng lượng và kéo dài tuổi thọ của thiết bị. Khi công nghệ tiến bộ, phạm vi ứng dụng và chức năng của VFD tiếp tục mở rộng.
Đặc tính sản phẩm
Khái niệm thiết kế kỹ thuật
Đặc trưng
· Cấp bảo vệ IP54 để hệ thống có khả năng thích ứng môi trường siêu mạnh
· Thiết kế dự phòng các thành phần chính để giảm khả năng ngừng hoạt động của hệ thống
· IGCT và thyristor tiên tiến giúp hệ thống điện có độ tin cậy cực cao
· Áp dụng gói nén đôi, hiệu suất tản nhiệt tuyệt vời giúp hệ thống có mật độ năng lượng cực cao
· Hệ thống lỗi bảo vệ hạng nhất
· Hệ thống giám sát mạnh mẽ cung cấp dữ liệu đầy đủ cho khách hàng
· Phụ kiện tùy chọn phong phú
Sự bảo vệ
· Phán đoán trước IGCT + mạch cầu tay thông qua công nghệ bảo vệ
· Phát hiện thời gian thực giá trị tức thời của dòng điện đầu cực AC cấm hành động tắt máy dòng điện cao
Kiểm soát tuyệt vời
· Hoạt động bốn góc phần tư kép để đáp ứng phản hồi năng lượng điện và phanh
· Đáp ứng động mô-men xoắn nhanh đáp ứng yêu cầu của hệ thống về triệt tiêu cộng hưởng cơ học
· Động cơ được điều chế đồng bộ theo từng đoạn đáp ứng yêu cầu tính năng cao của cán thép, tời nâng,…
· Thích ứng với nhiều loại động cơ (động cơ cảm ứng, động cơ đồng bộ nam châm vĩnh cửu, động cơ đồng bộ kích thích bằng điện, v.v.)
Đường cong quá tải
· 110%@dòng định mức, 120%@dòng định mức 60 giây
Thiết kế kỹ thuật
Thiết kế mô-đun
· Hệ thống chẩn đoán lỗi thông minh, định vị nhanh
· Thiết kế mô-đun của các thành phần chính, tính nhất quán cao và độ tin cậy cao
· Bảo trì thuận tiện
Thiết kế địa chấn chuyên sâu
· Điều kiện cơ khí IEC60721 3M5 hoạt động ổn định
· Thiết kế cơ khí chính xác đảm bảo khả năng chống động đất chuyên sâu
Giao thức truyền thông có thể tùy chỉnh
· nó hỗ trợ giao thức truyền thông đã được thiết lập, có thể thực hiện kết nối liền mạch với PLC vốn có và thuận tiện hơn cho việc thay thế và bảo trì
· Hỗ trợ field-bus: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Đảm bảo độ tin cậy của HD8000
Tiêu chuẩn hóa sản xuất và thử nghiệm tại nhà máy
· Quá trình thử nghiệm được kiểm soát tự động và toàn bộ quá trình có thể truy nguyên được
· Tất cả các sản phẩm đều phải chịu thử nghiệm lão hóa 100%V và 100%Pn trước khi xuất xưởng
· Hệ thống quản lý MES hoàn hảo đảm bảo hiệu quả sản xuất
· Nền tảng thử nghiệm hàng đầu trong ngành và nó có thể đảm bảo chất lượng sản phẩm vì nó có thể đáp ứng các mức điện áp khác nhau và chế độ chỉnh lưu khác nhau của thử nghiệm đầy tải truyền động
Phần mềm gỡ lỗi nhanh của HD8000
· Phần mềm gỡ lỗi nhanh được kết nối với PC thông qua cáp quang. Phần mềm này có một số lượng lớn các chức năng gỡ lỗi chuyên nghiệp, chẳng hạn như cài đặt tham số hàng loạt, tải xuống dữ liệu lỗi và phân tích dạng sóng, máy hiện sóng tốc độ cao và một số lượng lớn chức năng chỉnh sửa. Phần mềm hỗ trợ giao tiếp nối tiếp hoặc Ethernet, do đó phần mềm có thể duy trì VFD thông qua giao tiếp nối tiếp hoặc duy trì VFD trong phòng điều khiển trung tâm qua Ethernet.
