Động cơ tần số biến động làm mát bằng không khí cưỡng chế để giảm tốc độ và nâng mô-men xoắn
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | COENG |
| Chứng nhận | EC |
| Số mô hình | HV500 |
| Số lượng đặt hàng tối thiểu | 1 |
| chi tiết đóng gói | thùng carton, vỏ gỗ dán |
| Thời gian giao hàng | 10-30 ngày làm việc |
| Điều khoản thanh toán | L/C, T/T, Western Union |
| Khả năng cung cấp | 20000 BỘ/NĂM |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Lớp bảo vệ | IP20 | cách làm mát | Làm mát bằng không khí cưỡng bức |
|---|---|---|---|
| Hiệu quả | 5,5kW~22kW: ≥93%; Trên 30kW: ≥95% | Điện áp đầu vào | 200V (-15%) ~240V (+10%) 3 Pha, 380V (-15%) ~480V (+10%) 3 Pha, 500V (-15%) ~690V (+10%) 3 Pha |
| tần số đầu vào | 50Hz/60Hz±5% | Điện áp đầu ra | 0V~điện áp đầu vào |
| Tần số đầu ra | 0Hz~500Hz | ||
| Làm nổi bật | Không khí làm mát động cơ tần số biến,động cơ tần số biến để nâng mô-men xoắn |
||
Mô tả sản phẩm

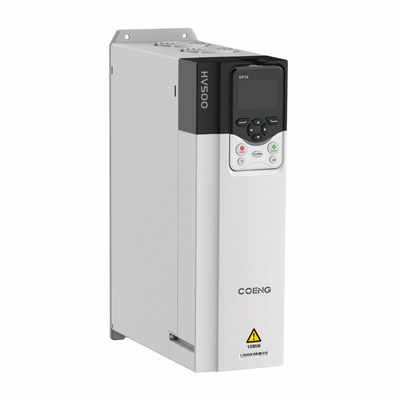

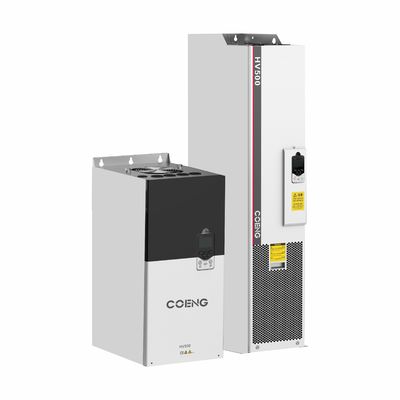

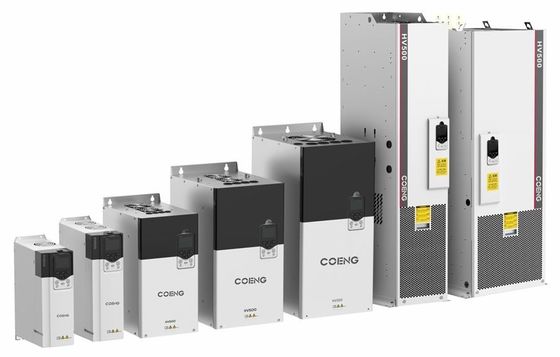

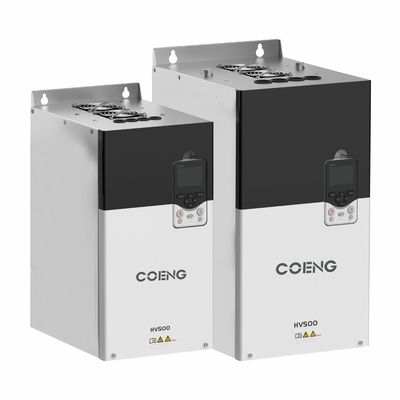

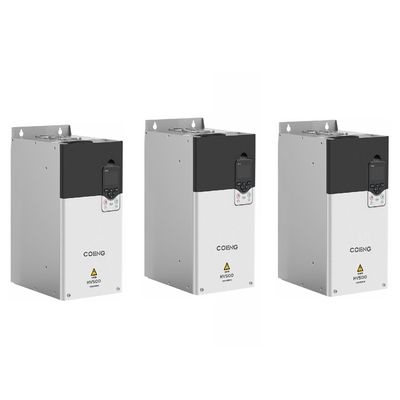

HV500 Hiệu suất cao VFD Động tần số biến đổi Chuyển đổi điều khiển vector Chuyển đổi tần số
Mô tả sản phẩm
Dựa trên hiệu suất điều khiển vượt trội của VFD kỹ thuật HD2000, HV500 là một VFD hiệu suất cao với các khái niệm sản phẩm của- Dễ sử dụng và bền cho các ứng dụng công nghiệp trung bình / cao cấp và đơn ổ đĩa.
HV500 được sử dụng rộng rãi trong ngành luyện kim, thiết bị nâng, sản xuất giấy, hóa chất, khai thác mỏ, dệt may, điện trên bờ và các ngành công nghiệp lưu trữ năng lượng.
Sản phẩmĐặc điểm
Tính năng của HV500 VFD
Độ bền
· Đáp ứng rung động cơ học 3M3 trong quá trình vận hành tải và cải thiện độ bền của sản phẩm trong tình huống rung động khắc nghiệt như xe hơi, luyện kim, v.v.
· Thiết kế ống dẫn không khí độc lập, tách khỏi các thành phần nhạy cảm và cải thiện khả năng thích nghi với môi trường khắc nghiệt
· Mô hình nhiệt độ nối động tích hợp, mạch ngắn độc đáo và công nghệ bảo vệ khác, tăng cường an toàn sản phẩm
· Ba chống sơn và phun tự động, bảng đơn và máy hoàn chỉnh là đo lường hoàn toàn tự động100% kiểm tra lão hóa, bảo vệ toàn diện chất lượng sản phẩm
Đặc điểm HV500 VFD
Sự linh hoạt
· CE, cULus, Tiêu chuẩn chứng nhận quốc tế STO, phù hợp với RoHS
· Hỗ trợ Open Loop V/F, Open loop vector control (OLVC) Close loop vector control (CLVC)
· Hỗ trợ như động cơ đồng bộ động cơ đồng bộ nam châm vĩnh cửu, động cơ đồng bộ kích thích điện và điều khiển động cơ khác
· Phạm vi điện áp đầu vào rộng, Hỗ trợ 220V (200~240V), 380V (380~480V) và 690V (500~690V)
· Hỗ trợ Profibus, CANopen, Ethercat, Profinet IO và Modbus
Khả năng thực hiện
· Hỗ trợ nguồn đầu vào 24V DC bên ngoài, gỡ lỗi và ứng dụng an toàn và nhanh chóng
· Đơn vị phanh tích hợp để dễ dàng dây điện và tiết kiệm không gian lắp đặt
· Thiết kế kiểu "sách", lắp đặt liền mạch cạnh nhau, tiết kiệm không gian lắp đặt
Bảng hiển thị LCD, Hỗ trợ APP và phần mềm hopeInsight, Kết nối và giám sát thông minh, Bắt đầu và gỡ lỗi trực tuyến
Kiểm soát tuyệt vời
Sự kiểm soát của chủ nô lệ
Chức năng điều khiển master-slave được thiết kế chủ yếu cho các ứng dụng đa máy và nó hỗ trợ kết nối cứng và linh hoạt của động cơ truyền động.chủ kiểm soát tốc độ và nô lệ kiểm soát mô-men xoắn. Trong kết nối linh hoạt, cả chủ và nô lệ đều có thể điều khiển tốc độ. Trong chế độ điều khiển chủ-nô lệ, tín hiệu điều khiển bên ngoài chỉ được kết nối với chủ, điều khiển các
slave thông qua một liên kết liên lạc hàng loạt.
Phản ứng mô-men xoắn
Kỹ thuật
· Tăng mô-men xoắn trong chế độ điều khiển mô-men xoắn, thời gian phản ứng hiện tại 2ms
Tương thích
· Tiền kích thích và dòng mô-men xoắn được tách biệt cao, khả năng tải trọng cao phạm vi điều chỉnh tốc độ rộng, phản ứng động học tuyệt vời
Các điểm kỹ thuật chính cho quan sát chuỗi từ và ước tính tốc độ
· Sử dụng một quan sát viên chuỗi từ khóa vòng kín toàn bộ,tốc độ động cơ và kháng cự stator được xác định theo cách thích nghi theo lỗi ước tính của dòng stator và ước tính của chuỗi từ của rotor
· Mô hình quan sát chuỗi từ tính chính xác và ước tính tốc độ, đảm bảo mô-men xoắn khởi động cao 0,5HZ 150% trong chế độ điều khiển OLVC, cũng như chức năng lượn không tốc độ vòng mở
Phần mềm gỡ lỗi nhanh
Các VFD được kết nối với máy tính thông qua sợi quang. phần mềm có một số lượng lớn các chức năng gỡ lỗi chuyên nghiệp, chẳng hạn như cài đặt tham số lô, tải xuống dữ liệu lỗi và phân tích hình sóng,máy dao động tốc độ cao và một số lượng lớn các chức năng chỉnh sửa, phần mềm
hỗ trợ truyền thông nối tiếp hoặc Ethernet, do đó phần mềm có thể duy trì biến tần thông qua truyền thông nối tiếp,nhưng cũng thông qua phòng điều khiển trung tâm thông qua bảo trì Ethernet của biến tầnKế hoạch như sau:
Bảng điều khiển
HIC200-OP-10-W là một bảng điều khiển thông minh được phát triển độc lập cho các sản phẩm truyền tải hiệu suất cao, mang tính thông tin, thân thiện
và dễ sử dụng, và theo các cấu hình khác nhau của bảng điều khiển, nó được chia thành hai loại: chức năng wifi và không có chức năng WiFi,
được áp dụng thuận tiện cho hiệu suất cao, hệ thống truyền đơn, nhiều VFDs, nó có thể theo dõi và điều chỉnh hệ thống.
Phụ kiện
| Tùy chọn | Mô-đun | Chức năng |
| Chân bàn phím | HVKMB | Tùy thuộc vào tình huống, cơ sở có thể được lắp đặt trong vị trí được chỉ định và ổ đĩa có thể được vận hành bằng cách vận hành bàn phím |
| Bộ điều chỉnh thông tin liên lạc | HVCOM-USB | Các ổ đĩa có thể đạt được giao tiếp tốc độ cao với máy tính thông qua tùy chọn này |
| Thẻ mở rộng Profibus-DP | HVCOM-DP | Nó là cho giao tiếp bus Profibus-DP, nó có thể thực hiện giám sát và chẩn đoán của biến tần |
| Mã gia tăng ABZ Thẻ mở rộng đĩa |
HVPG-ABZ | Thẻ mở rộng đĩa mã, đĩa mã gia tăng cho đầu ra tín hiệu ABZ, điều khiển có thể lập trình năng lượng, đầu ra đơn / hai cực tương thích của đĩa mã |
| CANopen Thẻ mở rộng | HVCOM-CAN | Nó là cho CANopen bus communication, nó có thể đáp ứng các giám sát và chẩn đoán của biến tần |
| Điện áp ba pha Mô hình phát hiện |
HVVMU | Phát hiện điện áp ba pha, nó có thể được sử dụng cho động cơ đồng bộ từ tính vĩnh viễn lưới khởi động mềm, theo dõi tốc độ và các chức năng khác |
Thông số kỹ thuật
| Thông số kỹ thuật | ||
| Input/output Sức mạnh |
Input Uin | 200V (-15%) ~ 240V (+ 10%) 3Phase, 380V (-15%) ~ 480V (+ 10%) 3Phase, 500V (-15%) ~ 690V (+10%) 3Phase |
| Tần số đầu vào | 50Hz/60Hz±5% | |
| Mức độ mất cân bằng của Uin | ≤ 3% | |
| Output UOut | 0V~Input Uin | |
| Tần số đầu ra | 0Hz ~ 500Hz | |
| Kiểm soát Hiệu suất |
Loại động cơ | Asynchronous / Synchronous |
| Phương pháp kiểm soát | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Phạm vi điều chỉnh tốc độ | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Khả năng khởi động | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Độ chính xác mô-men xoắn | ≤5%, Kiểm soát vector | |
| Động lực đập | ≤5%, Kiểm soát vector | |
| Độ chính xác điều chỉnh tốc độ | OLVC 0,2%, CLVC 0,01% | |
| Phản ứng mô-men xoắn | < 5ms, kiểm soát vector | |
| Giảm tốc độ động | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Thời gian tăng tốc và giảm tốc | 0.0s~3200.0s, 0.0min~3200.0min | |
| Nâng mô-men xoắn | 0.0% ~ 30.0% | |
| Nạp quá tải | Áp dụng tải nặng 150% 1 phút/5 phút, áp dụng tải nhẹ 110% 1 phút/5 phút | |
| Đường cong V/F | Nhiều cách: đường cong V / F tuyến tính, 5 loại chế độ đường cong đặc trưng giảm mô-men xoắn (2.0 công suất, 1.8 công suất, 1.6 công suất, 1.4 công suất, 1.2 công suất), đường cong VF được xác định bởi người dùng | |
| Độ chính xác tần số đầu vào | Số: 0.01Hz, analog: 0.01Hz | |
| Kiểm soát Hiệu suất |
Đường cong gia tốc và chậm | Dòng, đường cong S |
| Hoạt động nhiều bước tốc độ | 16 tốc độ bước hoạt động thông qua các đầu cuối điều khiển | |
| Điều chỉnh điện áp tự động (AVR) |
Giữ điện áp đầu ra không đổi tự động khi điện áp lưới thay đổi trong một phạm vi nhất định | |
| Độ dài cố định | Điều khiển chiều dài cố định và cố định | |
| PID tích hợp | Nó có thể dễ dàng xây dựng hệ thống điều khiển vòng kín | |
| Chức năng Enhancement | Khối chức năng miễn phí | |
| Input/output Sức mạnh |
Đặt tần số | Keyboaed, lên / xuống đầu cuối, nhiều tốc độ bước hoạt động, đầu cuối xung, Com |
| Các thiết bị đầu vào tương tự | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Các thiết bị đầu vào số | DI1-DI6, 6 đầu cuối đầu vào kỹ thuật số có thể lập trình, cách ly quang hợp, tương thích với đầu vào thoát nước / nguồn | |
| Các thiết bị đầu vào và đầu ra số | DIO1: đầu ra xung nhanh, đầu vào / đầu ra bình thường; DIO2: đầu vào xung nhanh, đầu vào / đầu ra bình thường | |
| Các thiết bị đầu cuối đầu ra Anolog | 2 dây 0V~10V/0 (4) mA~20mA | |
| Khả năng phát ra rơle | 2Loại liên hệ chuỗi FormC | |
| Phát hiện nhiệt độ động cơ | Hỗ trợ PT100/PT1000/KTY84 | |
| Giao diện STO | Chức năng tắt mô-men xoắn hợp đồng an toàn SIL3/PLe | |
| Com | Giao thức | Modbus RTU (Tiêu chuẩn), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Môi trường | Độ cao | Không hoạt động hạ thấp Trong độ cao 2000m; 2000m ≈ 4000m, Mỗi 100m nâng, hạ thấp 1% (hiện tại) |
| Nhiệt độ hoạt động | -25°C~+40°C (40°C~55°C) | |
| Độ ẩm | 15% ~ 95%, Không ngưng tụ | |
| Vibration (sự rung động) | 3M3, IEC60721-3-3 | |
| Nhiệt độ lưu trữ | -40°C~+70°C | |
| Địa điểm hoạt động | Trong nhà, Không có ánh sáng mặt trời trực tiếp, không có khí dễ cháy, ăn mòn, chất lỏng và các hạt dẫn điện | |
| Phụ kiện | Thẻ mã hóa, thẻ mở rộng truyền thông, thẻ phát hiện điện áp | |
| Chức năng bảo vệ | Vòng ngắn, quá điện, quá tải, quá điện áp, dưới điện áp, mất pha, quá nhiệt độ, lỗi bên ngoài, vv | |
| Hiệu quả | 5.5kW ~ 22kW: ≥ 93%; Trên 30kW: ≥ 95% | |
| Phương pháp lắp đặt | Tủ | |
| Mức độ bảo vệ | IP20 | |
| Làm mát | Làm mát không khí ép buộc | |
