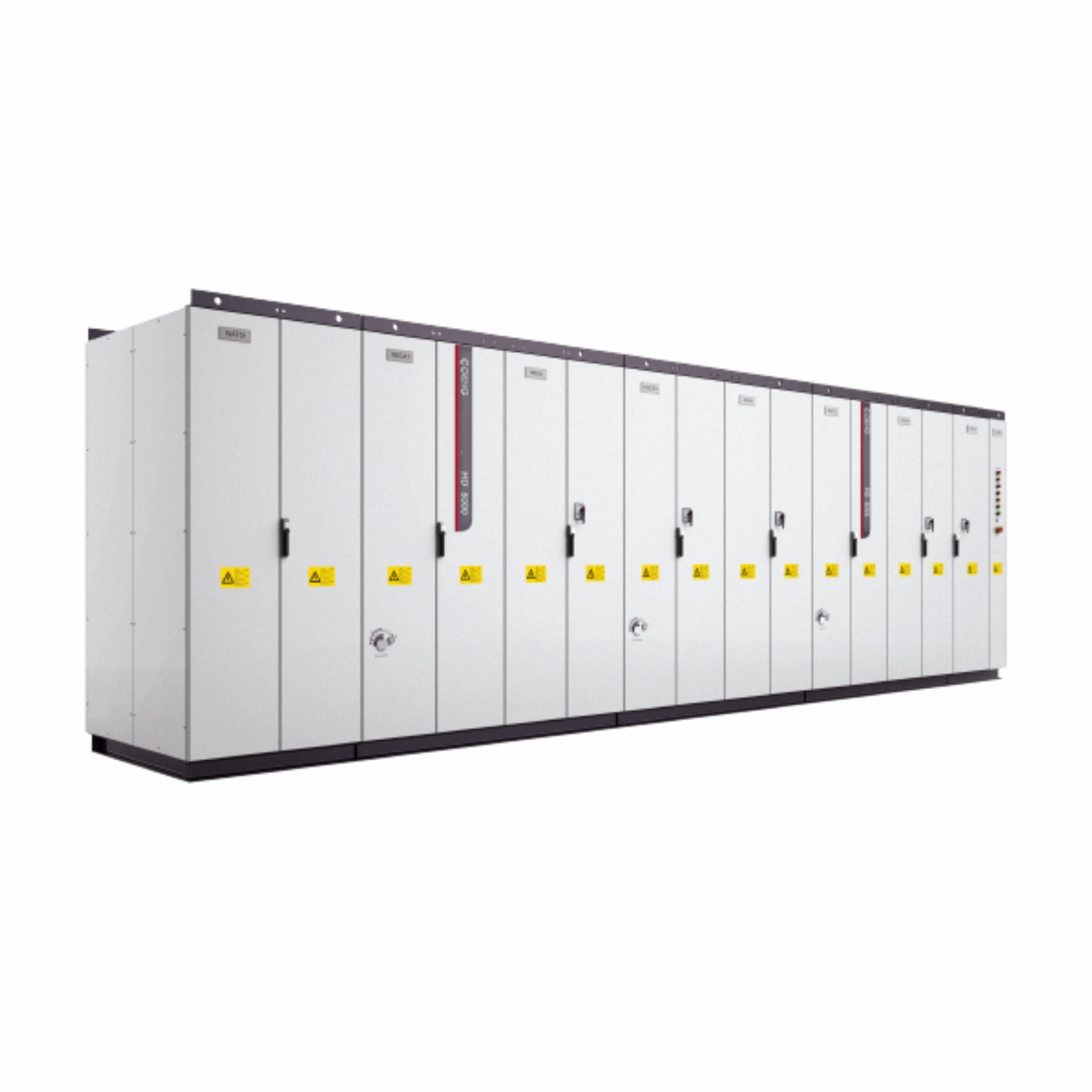

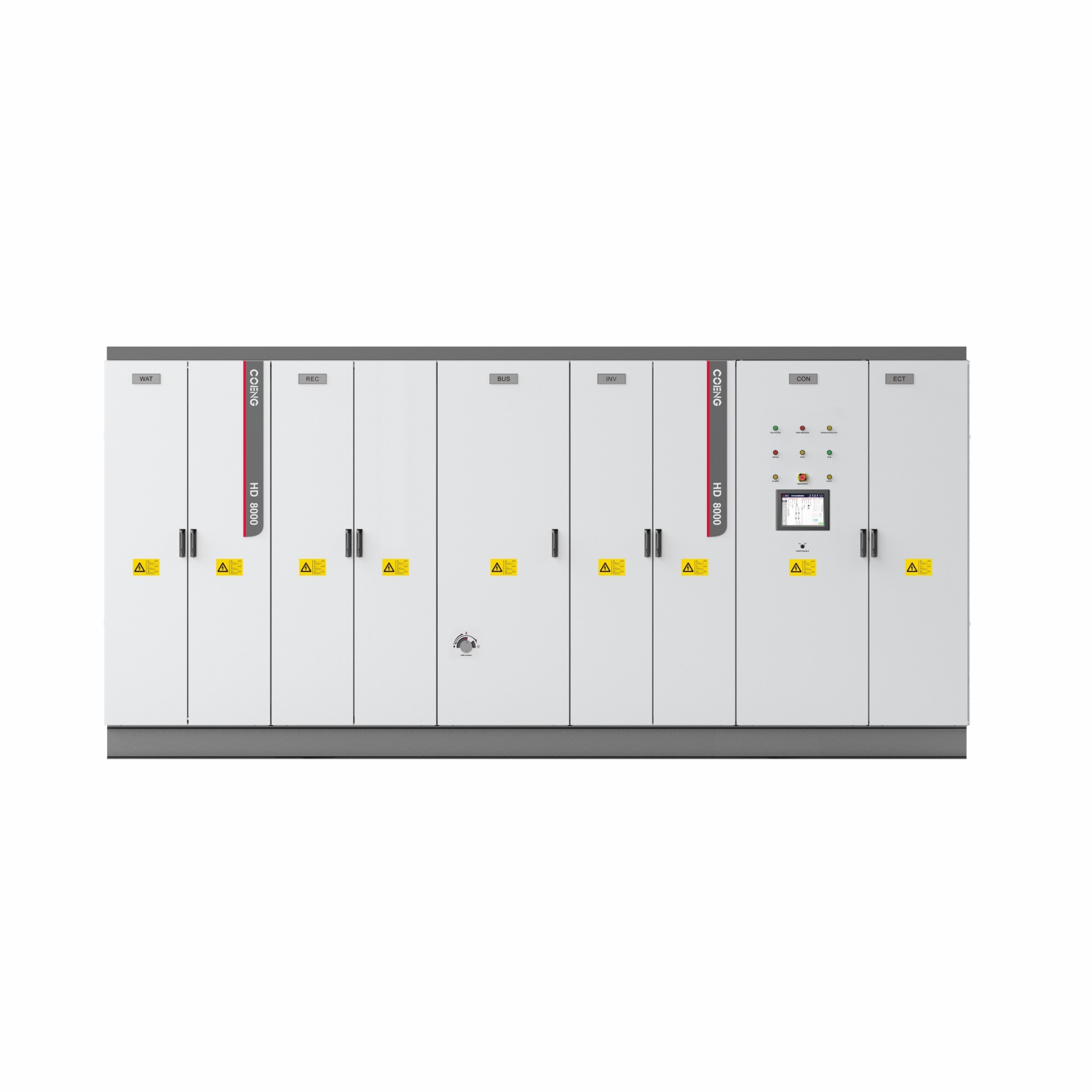

HD8000 VFD Drive điều khiển thông minh cho máy móc công nghiệp và máy vận chuyển

Hiệu suấtCác đặc điểm

Thiết kế kỹ thuật đáng tin cậy

• Các công nghệ bảo vệ trước lỗi IGCT và cánh tay cầu
• Thiết kế dư thừa và dung nạp lỗi cho các thành phần chính
• Sử dụng các thiết bị điện liên lạc áp suất hai mặt
• Thiết kế bảo vệ IP54 và thiết kế chống ăn mòn C4-M

Thiết kế mô-đun để bảo trì dễ dàng

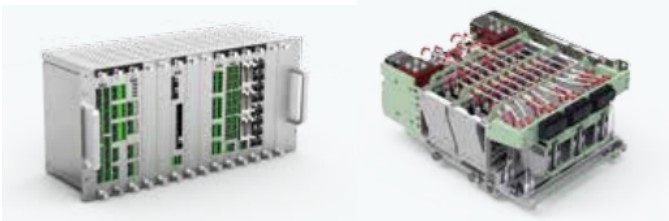

• Thiết kế mô-đun cho các thành phần chính
• Hệ thống chẩn đoán lỗi thông minh để xác định lỗi nhanh chóng
• Chỉ cần 15 phút để lắp ráp / tháo rời module pha

Hiệu suất điều khiển tuyệt vời

• Khả năng hoạt động bốn phần tư
• Hỗ trợ các loại động cơ khác nhau
• Phản ứng mô-men xoắn động nhanh và ức chế rung động xoắn
• Phân đoạn điều chế đồng bộ của động cơ
• Phương pháp điều chỉnh chiều rộng xung loại bỏ hài hòa chọn lọc (SHEPWM)

Khả năng thích nghi cao

• Cấu hình động cơ đơn / đa động cơ
• Thiết kế ở độ cao cao: Không cần phải thả xuống trong độ cao 2.000 m
• Thiết kế khả năng thích nghi lưới điện, cho phép hệ thống thích nghi với sự mất cân bằng lưới điện, giao hưởng lưới điện, nhấp nháy tần số lưới điện, giảm điện áp lưới điện tạm thời và điện áp cao / thấp đi qua

Các giao thức truyền thông và phần mềm đưa vào hoạt động

• Hỗ trợ các giao thức truyền thông tùy chỉnh thông qua các mô-đun tùy chọn
• Hệ thống giám sát mạnh mẽ để theo dõi dữ liệu nội bộ, hình dạng sóng và thông tin khác trong thời gian thực
• hopeInsight Background Phần mềm khởi động nhanh

Công nghệ dẫn đầu trên toàn thế giới

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, với một số công nghệ được đánh giá là hàng đầu quốc tế

Các thông số kỹ thuật của bộ chuyển đổi VFD thiết kế mô-đun:

HD8000 Series Medium Voltage Engineering Drive: Hiệu quả cung cấp năng lượng cho ngành công nghiệp đòi hỏi

Tổng quan sản phẩm

HD8000 Series Medium Voltage Engineering Drive là một hệ thống truyền động mô-đun hiệu suất cao được thiết kế cho các ứng dụng công nghiệp hạng nặng đòi hỏi cung cấp năng lượng mạnh mẽ và điều khiển chính xác.Được thiết kế với một cấu trúc AC-DC-AC tiên tiến, nó hỗ trợ cả cấu hình ổ đĩa đơn và nhiều ổ đĩa, bao gồm kiến trúc xe buýt DC chia sẻ, làm cho nó lý tưởng cho các ngành công nghiệp như luyện kim, dầu khí, khai thác mỏ và vận chuyển đường sắt.Với công suất tối đa đơn vị 102MVA, ổ đĩa chứa một phạm vi điện áp rộng (1900V đến 10kV đầu vào phía lưới; 660V đến 3300V đầu ra phía động cơ),đảm bảo tính tương thích với các tiêu chuẩn năng lượng toàn cầu và tích hợp liền mạch vào các môi trường hoạt động đa dạng.

Các đặc điểm chính

Kiểm soát chính xác công suất caoĐược trang bị các thuật toán kiểm soát vector và kiểm soát mô-men xoắn trực tiếp (DTC), HD8000 Series cung cấp điều chỉnh tốc độ và mô-men xoắn chính xác cho động cơ dưới tải trọng cực kỳ.Khả năng hoạt động đa phần vuông của nó cho phép tái tạo năng lượng hiệu quả trong quá trình phanh, giảm sự phụ thuộc vào các điện trở bên ngoài.

Tăng độ làm mát và độ bềnVới hệ thống làm mát bằng nước IP54, ổ đĩa duy trì hiệu suất tối ưu trong điều kiện khắc nghiệt, bao gồm nhiệt độ môi trường xung quanh cao và môi trường bụi.Hệ thống hỗ trợ hoạt động quá tải liên tục ở 110% dòng điện định lượng và quá tải ngắn hạn lên đến 120% trong 60 giây, đảm bảo độ tin cậy trong các quy trình quan trọng.

Đột phá hài hòa và ổn định lưới điệnSử dụng công nghệ điều chỉnh nhiều xung và công nghệ điều chỉnh PWM hoạt động, động cơ giảm thiểu biến dạng hài hòa (THDi < 3%), nâng cao chất lượng điện lưới và tuân thủ các tiêu chuẩn IEC 61000-3-12.

Giao diện người máy trực quan (HMI)Màn hình cảm ứng cấp công nghiệp 15,6 inch cung cấp giám sát thời gian thực các thông số hoạt động, chẩn đoán lỗi và điều chỉnh cấu hình.Các mẫu ứng dụng cụ thể đã được tải sẵn để hợp lý hóa việc thiết lập cho các luồng công việc công nghiệp thông thường.

Những lợi thế độc đáo

Độ mở rộng mô-đunThiết kế mô-đun của động cơ cho phép thay thế thành phần nhanh chóng và mở rộng công suất.giảm thiểu thời gian ngừng hoạt động trong bảo trì hoặc nâng cấp.

Các giao thức an toàn toàn diệnĐược chứng nhận theo các tiêu chuẩn CE, IEC và ATEX, ổ đĩa kết hợp các cơ chế bảo vệ nhiều lớp, bao gồm tắt quá điện áp / dưới điện áp, phát hiện mất pha và cảnh báo quá tải nhiệt.Một hệ thống giám sát dòng chảy nước tích hợp ngăn ngừa lỗi làm mát.

Bảo trì dự đoán thông minhCác thuật toán AI nhúng phân tích dữ liệu lịch sử và thời gian thực để dự đoán sự hao mòn của các thành phần, chẳng hạn như suy giảm tụ hoặc tuổi thọ của quạt, cho phép lập kế hoạch bảo trì chủ động.Truy cập từ xa thông qua các nền tảng đám mây được mã hóa tạo điều kiện quản lý tập trung các tài sản phân tán.
