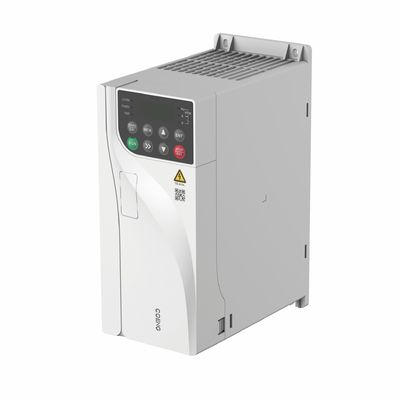

HV350 Mục đích chung VFD Inverter tần số vector Chuyển đổi tần số biến cho điều khiển động cơ không đồng bộ
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | COENG |
| Chứng nhận | CE |
| Số mô hình | HV350 |
| Số lượng đặt hàng tối thiểu | 1 |
| chi tiết đóng gói | thùng carton, vỏ gỗ dán |
| Thời gian giao hàng | 10-30 ngày làm việc |
| Điều khoản thanh toán | L/C, T/T, Western Union |
| Khả năng cung cấp | 20000 BỘ/NĂM |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điện áp đầu vào | Điện áp đầu vào: 380V (-15%) đến 480V (+10%) Pha: Ba pha | Tần số công suất đầu vào | 50Hz/60Hz ± 5% |
|---|---|---|---|
| Điện áp đầu ra | 0V~điện áp đầu vào | Tần số đầu ra | 0～600Hz |
| Loại động cơ điều khiển chính | Động cơ không đồng bộ | Phạm vi tốc độ điều khiển chính | 1:10 V/F；1:100 OLVC；1:1000 CLVC |
| Chế độ điều khiển chính | V/F, OLVC (Điều khiển vectơ vòng hở), CLVC (Điều khiển vectơ vòng kín) | ||
| Làm nổi bật | Máy biến tần số vector VFD,Các biến tần số vector Inverter,Chuyển đổi tần số biến đổi cho động cơ |
||
Mô tả sản phẩm
HV350 Bộ biến tần tần số vector VFD đa năng Bộ biến tần tần số biến đổi để điều khiển ổ đĩa động cơ không đồng bộ
Mô tả sản phẩm Biến tần tần số vector VFD đa năng
Biến tần HV350 Series là biến tần vector đa năng mới được phát triển. Nó áp dụng công nghệ điều khiển vector vòng hở và vòng kín tiên tiến, hỗ trợ điều khiển truyền động động cơ không đồng bộ. Trên nguyên tắc thiết kế của các chức năng phần mềm phong phú, hiệu suất tốt hơn và độ tin cậy cao hơn, biến tần này có khối lượng nhỏ hơn với khả năng mở rộng được cải thiện, nhiều chức năng giao tiếp hơn và vận hành dễ dàng hơn.
Tính năng sản phẩm của bộ biến tần tần số vector VFD đa năng
Độ tin cậy cao
Ống dẫn khí độc lập sáng tạo
- Thiết kế cải tiến tách biệt các thiết bị nhạy cảm khỏi ống dẫn khí, cải thiện đáng kể khả năng thích ứng của biến tần với các môi trường khác nhau
- Ống dẫn khí có thể bảo vệ biến tần khỏi bụi bẩn và các tạp chất khác để tránh hiện tượng đoản mạch, hư hỏng linh kiện, v.v.
Khái niệm thiết kế nhiệt tiên tiến và phân tích mô phỏng nhiệt chuyên nghiệp
- Áp dụng phần mềm mô phỏng nhiệt hiệu quả và chính xác để đảm bảo độ tin cậy nhiệt của biến tần
- Áp dụng công nghệ và thiết bị kiểm tra nhiệt tiên tiến, xác nhận để xác minh kết quả lý thuyết của thiết kế nhiệt
Kiểm tra tăng nhiệt độ nghiêm ngặt
- Quy trình thử nghiệm quá tải và đầy tải nghiêm ngặt cùng tiêu chuẩn chấp nhận nghiêm ngặt về độ tăng nhiệt độ của các thành phần chính hỗ trợ hoạt động đáng tin cậy lâu dài của biến tần trong điều kiện tải cực đại
- Tất cả các sản phẩm đều vượt qua thử nghiệm lão hóa tải nhiệt độ cao trước khi xuất xưởng để đảm bảo rằng tất cả các thành phần của sản phẩm có thể hoạt động bình thường
Quy trình phun sơn tự động ba lớp
- Có thể áp dụng các chiến lược phun khác nhau tùy theo từng bảng mạch, đảm bảo hiệu quả tính đồng nhất của quá trình phun bảng mạch và tính nhất quán của cùng một lô sản phẩm
Khả năng thích ứng cao
Phạm vi điện áp rộng
- Điện áp định mức: Ba pha 380V ~ 480V
- Tần số nguồn điện đầu vào: (50Hz/60Hz) ±5%
- Phạm vi dao động điện áp cho phép: -15%Vac ~ +10%Vac
Nhiễu bên ngoài thấp
- Bộ lọc C3 tích hợp có thể ngăn chặn hiệu quả sóng hài tần số cao phát sinh trong quá trình vận hành biến tần, đáp ứng các yêu cầu của tiêu chuẩn EU EN61800-3.
- Thiết kế nối đất EMC đơn giản và thân thiện với người dùng giúp giảm hiệu quả dòng rò rỉ xuống đất.
- Chứng nhận hệ thống
- Chứng nhận CE của Liên minh Châu Âu
Thiết kế cấu trúc
- Thiết kế hình quyển sách với thể tích nhỏ hơn 40% so với các mẫu truyền thống
- Hỗ trợ lắp đặt song song nhiều biến tần
Màn diễn xuất quá xuất sắc
Công nghệ truyền động động cơ toàn diện
- Hỗ trợ điều khiển truyền động của động cơ không đồng bộ ba pha
- Hỗ trợ điều khiển V/F, điều khiển vectơ vòng hở và điều khiển vectơ vòng kín
- Hỗ trợ kiểm soát tốc độ và mô-men xoắn
- Hỗ trợ chức năng theo dõi tốc độ, giảm dòng điện tác động
Chức năng tự động điều chỉnh động cơ chính xác
- Hỗ trợ tự động điều chỉnh chính xác các thông số động cơ để vận hành và gỡ lỗi thuận tiện, độ chính xác điều khiển cao hơn và tốc độ phản hồi nhanh hơn
- Chức năng tự động điều chỉnh động cơ toàn diện, bao gồm tự động điều chỉnh động, tĩnh và tĩnh + động
- Chế độ điều khiển động cơ toàn diện
- Chế độ điều khiển V/F
- Chế độ điều khiển vectơ vòng hở (OLVC)
- Chế độ điều khiển vectơ vòng kín (CLVC)
Mô men khởi động lớn
- Điều khiển vectơ vòng hở (OLVC): 150% ở 0,5Hz
- Kiểm soát vectơ vòng kín (CLVC): 200% ở 0Hz
Khả năng quá tải cao
- Khả năng quá tải nhẹ: 110% dòng điện tải nhẹ định mức trong 60 giây, 150% dòng điện tải nhẹ định mức trong 10 giây
- Khả năng quá tải nặng: 150% dòng điện tải nặng định mức trong 60 giây, 180% dòng điện tải nặng định mức trong 10 giây
Chức năng đa dạng
Bàn phím
- Đối với biến tần tiêu chuẩn, có sẵn bàn phím LED bên trong và không hỗ trợ bàn phím ngoài.
- Có thể tùy chọn thêm bàn phím LED ngoài.
- Cả bàn phím tiêu chuẩn và tùy chọn đều hỗ trợ gỡ lỗi thông số, giám sát trạng thái hoạt động, điều khiển bắt đầu/dừng, sao chép thông số, v.v.
Các hàm mở rộng khác nhau
- Các card giao tiếp mở rộng tùy chọn hỗ trợ Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP và các bus khác
- truyền thông (khe cắm thẻ mở rộng SLOT1).
- Thẻ mở rộng bộ mã hóa tùy chọn (khe cắm thẻ mở rộng SLOT2)
- Thẻ mở rộng đầu cuối IO tùy chọn (khe cắm thẻ mở rộng SLOT1, vui lòng tham khảo "Phụ kiện tùy chọn" để biết chi tiết)
Chức năng phanh đáng tin cậy
- Biến tần hỗ trợ phanh DC.
- Các mẫu máy có công suất 22kw trở xuống được trang bị bộ phận phanh tích hợp tiêu chuẩn trong khi các mẫu máy có công suất từ 30kw đến 132kw được trang bị bộ phận phanh tùy chọn.
- Việc bổ sung điện trở phanh sẽ tăng cường hiệu suất phanh đồng thời tiết kiệm không gian lắp đặt điện và giảm chi phí điện cho người dùng.
Hỗ trợ nhiều chức năng khác nhau
- Hỗ trợ V/F Hỗ trợ chế độ tách một nửa và tách hoàn toàn V/F
- Hỗ trợ quá trình điều khiển PID có thể áp dụng trong điều khiển nhiệt độ không đổi, điều khiển áp suất không đổi và điều khiển độ căng
- Hỗ trợ khóa vị trí để đạt được khóa vị trí tốc độ bằng không của động cơ ở chế độ CLVC
- Hỗ trợ chức năng lắc lư có thể được áp dụng trong ngành sợi và dệt may
- Hỗ trợ độ sâu PWM ngẫu nhiên để giảm tiếng ồn của động cơ
- Hỗ trợ chế độ hoạt động dự phòng bộ mã hóa để điều khiển hệ thống tự động chuyển sang OLVC
- Hoạt động khi bộ mã hóa bị lỗi
Phần mềm nền hỗ trợ cho việc gỡ lỗi nhanh
- Hỗ trợ các chức năng như giám sát và chỉnh sửa tham số
- Hỗ trợ nhật ký sự kiện và ghi lại lỗi
Sản phẩm biến tần tần số vector VFD mục đích chung Thông số kỹ thuật
|
Thông số kỹ thuật |
|||
|
Dự án |
Mô tả thông số kỹ thuật và dữ liệu kỹ thuật |
|
|
|
Công suất đầu vào/ |
Điện áp đầu vào |
Điện áp đầu vào: 380V (-15%) đến 480V (+10%) Pha: Ba pha |
|
|
Tần số nguồn điện đầu vào |
50Hz/60Hz ±5% |
|
|
|
Mất cân bằng điện áp đầu vào |
≤3% |
|
|
|
Điện áp đầu ra |
OV-Điện áp đầu vào |
|
|
|
Tần số đầu ra |
0~600Hz |
|
|
|
Loại động cơ |
Động cơ không đồng bộ |
|
|
|
Hiệu suất kiểm soát chính |
Chế độ điều khiển |
V/F, OLVC (Điều khiển vectơ vòng hở), CLVC (Điều khiển vectơ vòng kín) |
|
|
Phạm vi tốc độ |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Mô men khởi động |
OLVC: 150% (0,5Hz), CLVC: 200% (OHz) |
|
|
|
Độ chính xác mô-men xoắn |
≤±5%, trong chế độ kiểm soát Vector |
|
|
|
Mô men xoắn gợn sóng |
≤±5%, trong chế độ kiểm soát Vector |
|
|
|
Độ ổn định tốc độ |
OLVC, 0,2%; CLVC: 0,1% |
|
|
|
Phản ứng mô-men xoắn |
≤5ms, ở chế độ điều khiển Vector |
|
|
|
Thời gian tăng tốc/giảm tốc |
0,0 giây ~ 3200,0 giây; 0,0 phút ~ 3200,0 phút |
|
|
|
Tăng mô men xoắn |
0,0%~30,0% |
|
|
|
Khả năng quá tải |
Mô hình G: 150% 1 phút/5 phút; 180% 10 giây/5 phút; Mô hình P: 110% 1 phút/5 phút; 150% 10 giây/5 phút |
|
|
|
Đường cong V/F |
Kiểu đường thẳng, kiểu đa điểm, chế độ tách một nửa V/F, chế độ tách hoàn toàn V/F |
|
|
|
Độ phân giải tần số đầu vào |
Cài đặt kỹ thuật số: 0,01Hz, Cài đặt tương tự: 0,01Hz |
|
|
|
Đường cong tăng tốc/giảm tốc |
Đường thẳng và đường cong chữ S |
|
|
|
Chức năng chính |
PLC đơn giản, điều khiển đa tốc độ |
16 phân đoạn tốc độ được hỗ trợ thông qua các thiết bị đầu cuối điều khiển |
|
|
Điều chỉnh điện áp tự động (AVR) |
Tự động giữ điện áp đầu ra không đổi khi điện áp lưới thay đổi trong phạm vi nhất định |
|
|
|
Kiểm soát độ dài cố định |
Kiểm soát độ dài cố định |
|
|
|
PID tích hợp |
Dễ dàng hình thành hệ thống điều khiển vòng kín |
|
|
|
Chuyển mạch đa động cơ |
Chuyển đổi giữa hai nhóm thông số động cơ để điều khiển hai động cơ |
|
|
|
I/O ảo |
Tám nhóm DI/DO ảo cho phép điều khiển logic đơn giản |
|
|
|
Kiểm soát tình trạng quá áp/quá dòng |
Tự động giới hạn dòng điện và điện áp trong quá trình vận hành, ngăn ngừa biến tần bị ngắt do quá dòng hoặc quá áp thường xuyên |
|
|
|
Khởi động lại sau khi mất điện |
Sau khi mất điện và khôi phục lại, bộ biến tần sẽ chờ một khoảng thời gian đã đặt trước khi tự động chạy |
|
|
|
Giới hạn dòng điện nhanh |
Tránh lỗi quá dòng thường xuyên trong biến tần |
|
|
|
Phương pháp thiết lập tần số |
bàn phím; thiết bị đầu cuối LÊN/XUỐNG; tham chiếu đa; tham chiếu xung; giao tiếp |
|
|
|
Đầu vào/đầu ra nguồn điện |
Đầu vào tương tự |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
Thiết bị đầu cuối đầu vào kỹ thuật số |
DI1-DI5, 5 đầu vào kỹ thuật số có thể lập trình với cách ly quang, tương thích với cả hai |
|
|
|
Thiết bị đầu ra kỹ thuật số |
Đầu ra cực thu hở; dải điện áp đầu ra: 0V~24V; khả năng tải dòng điện: 50mA. |
|
|
|
Đầu ra analog |
1 kênh 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
Đầu ra rơle |
Tiếp điểm Form C 1 kênh, NO+NC |
|
|
|
Giao tiếp |
Giao thức truyền thông |
Modbus RTU (cấu hình tiêu chuẩn); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (cấu hình tùy chọn) |
|
|
Môi trường xung quanh |
Độ cao |
≤1000m: không cần giảm công suất |
|
|
Nhiệt độ môi trường |
-25℃～+40℃ (Chạy với mức giảm công suất cho phép trong khoảng 40~55) |
|
|
|
Độ ẩm |
15% ~ 95%, Không ngưng tụ |
|
|
|
Rung động |
3M3, IEC60721-3-3 |
|
|
|
Nhiệt độ bảo quản |
−40°C~+70°C |
|
|
|
Nơi lắp đặt |
Trong nhà, không có ánh sáng mặt trời trực tiếp, không có khí, chất lỏng dễ cháy, ăn mòn và dẫn điện |
|
|
|
Phụ kiện tùy chọn |
Thẻ mã hóa, thẻ mở rộng giao tiếp, thẻ mở rộng IO |
|
|
|
Bảo vệ |
Bảo vệ chống ngắn mạch, quá dòng, quá tải, quá áp, thấp áp, mất pha, |
|
|
|
Phương pháp cài đặt |
Được lắp đặt trong tủ |
|
|
|
Xếp hạng bảo vệ |
IP20 |
|
|
|
Phương pháp làm mát |
Làm mát bằng không khí |
|
|
Sản phẩm biến tần tần số vector VFD mục đích chungỨng dụng sản phẩm
Dệt may, làm giấy, nâng vật thể, nhựa, sản phẩm kim loại, in ấn và đóng gói, vật liệu xây dựng, máy móc kỹ thuật và thiết bị sản xuất tự động.
|
Lựa chọn sản phẩm HV350 Điện áp định mức: ba pha 380Vac (phù hợp với dải điện áp hoạt động 323V~528V) |
|||||
|
Người mẫu |
Tải trọng nặng |
Tải ánh sáng |
Loại khung |
||
|
Công suất định mức (kW) |
Dòng điện đầu ra định mức |
Công suất định mức |
Dòng điện đầu ra định mức |
||
|
HV350-4T0.75G/1.5PB |
0,75 |
2,5 |
1,5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1,5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9,5 |
5,5 |
13 |
FB |
|
HV350-4T5.5GB |
5,5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7,5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18,5 |
38 |
Tiền tệ |
|
HV350-4T18G/22PB |
18,5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
TỐT |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
Tiền vệ |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
