Động cơ tần số biến đổi đơn pha VFD Inverter với giao diện truyền thông Modbus RTU và bảo vệ độ ẩm

Bộ chuyển đổi tần số VFD cụ thể của cần cẩu HV610 cho cần cẩu

Mô tả sản phẩm
Bộ biến tần dòng HV610 là bộ biến tần đặc biệt được phát triển cho ngành nâng hạ. Để đáp ứng tốt hơn nhu cầu ứng dụng của khách hàng trong ngành nâng hạ, các sản phẩm của chúng tôi dựa trên quan điểm ứng dụng nâng hạ và tích hợp kiểm soát chống lắc và bảo vệ chống nới lỏng. , bảo vệ móc trượt, điều khiển phanh, giới hạn giảm tốc, tải trọng và tốc độ, các thông số vĩ mô và các chức năng đặc biệt khác được tích hợp thành một, đảm bảo đầy đủ hoạt động đáng tin cậy, hiệu quả, an toàn và ổn định của thiết bị nâng.

Bộ biến tần dòng HV610 có thể được sử dụng rộng rãi trong cần cẩu, cần cẩu đúc, cần cẩu cuộn thép, tời điện, máy gắp, cần cẩu thông thường, cần cẩu cảng, cần cẩu cầu, cần cẩu tháp, máy khai thác mỏ, giàn khoan dầu và các loại tải nâng khác.

Tính năng sản phẩm
Đặc điểm chuyên môn
Kiểm soát chống lắc lư
· Kiểm soát góc xoay của máy rải bằng cách kiểm soát tốc độ chạy của nó, từ đó hạn chế chuyển động của máy rải và đạt được khả năng điều khiển trơn tru và vận hành hiệu quả.
Tải và tốc độ
· Điều chỉnh tốc độ vận hành thiết bị theo thời gian thực theo sự thay đổi của tải hiện tại, có tính đến hiệu quả và an toàn để thiết bị có thể hoạt động ở trạng thái hoạt động tốt nhất
Bảo vệ móc trượt
· Móc trượt được phát hiện trong quá trình phanh và móc trượt được bảo vệ bằng cách điều khiển đầu ra của động cơ di chuyển để tránh tai nạn.
Giới hạn giảm tốc
· Định vị đơn giản đạt được thông qua sự phối hợp giữa giới hạn giảm tốc và giới hạn dừng, để đối tượng điều khiển dừng trong vùng an toàn đã đặt trước
Bảo vệ dây chống lỏng
· Khi đi lên, nó chạy với tốc độ cố định và phát hiện xem vật nặng có được nhắc đến hay không. Nó phát hiện xem vật nặng có được đề cập hay không và sau đó tăng tốc từ từ để tăng đều đặn.
Cần điều hành phát hiện trở lại bằng không
· Khi bật nguồn, có thể đánh giá thông tin trạng thái của cần vận hành để chọn có chấp nhận lệnh chạy hay không để tránh nguy hiểm do thao tác tức thời ban đầu sau khi bật nguồn gây ra.
Thông số vĩ mô
· Cơ chế nâng tương ứng có thể được lựa chọn theo giá trị cài đặt macro tham số nâng, chẳng hạn như 0: cơ chế nâng, 1: cơ chế dịch
Kiểm soát phanh
· Khi biến tần khởi động và dừng, phanh được điều khiển bằng cách phát hiện tần số và dòng điện để tránh bị lăn, từ đó nâng cao hiệu suất, độ an toàn và ổn định của hệ thống.

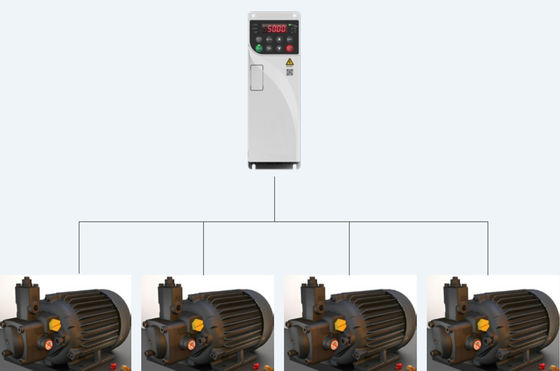

Chuyển đổi nhiều động cơ
· Hỗ trợ nội bộ 4 bộ thông số động cơ và có thể điều khiển 4 động cơ khác nhau thông qua chuyển đổi lệnh

Độ tin cậy cao
Thiết kế ống dẫn khí độc lập sáng tạo
· Toàn bộ máy có thiết kế ống dẫn khí độc lập và các bộ phận nhạy cảm được cách ly với ống dẫn khí, giúp cải thiện đáng kể khả năng thích ứng của sản phẩm với môi trường.
· Ngăn chặn hiệu quả bụi bẩn, tạp chất xâm nhập vào bên trong biến tần và tránh các hư hỏng do chập điện, hư hỏng linh kiện, v.v.
Khái niệm thiết kế nhiệt và phân tích mô phỏng nhiệt chuyên nghiệp
· Áp dụng phần mềm nền tảng mô phỏng nhiệt hiệu quả và chính xác để đảm bảo độ tin cậy về nhiệt của toàn bộ máy
· Các công nghệ và thiết bị kiểm tra và xác minh nhiệt tiên tiến kiểm tra hiệu quả các kết quả lý thuyết của thiết kế nhiệt
Kiểm tra độ tăng nhiệt độ toàn bộ máy một cách nghiêm ngặt
· Quy trình kiểm tra xác minh quá tải và đầy tải nghiêm ngặt, cũng như các tiêu chuẩn chấp nhận mức tăng nhiệt độ nghiêm ngặt cho các bộ phận chính, để đáp ứng hoạt động đáng tin cậy lâu dài trong điều kiện tải trọng khắc nghiệt
· Tất cả các sản phẩm đều trải qua quá trình lão hóa tải ở nhiệt độ cao trước khi rời khỏi nhà máy, ngăn chặn hiệu quả các hỏng hóc rải rác của các thiết bị chặn và đảm bảo chất lượng sản phẩm trước khi rời khỏi nhà máy.
Quy trình phun sơn chống rỉ tự động
· Sử dụng quy trình phun tự động chống sơn phù hợp, có thể thiết kế các chiến lược phun khác nhau tùy theo các bảng mạch khác nhau, đảm bảo hiệu quả tính đồng nhất của việc phun bảng mạch và tính đồng nhất của các lô sản phẩm

Khả năng thích ứng cao
Thiết kế dải điện áp rộng
· Điện áp định mức: 3 pha 380V～480V
· Tần số nguồn vào: (50Hz/60Hz) ±5%
· Khoảng dao động điện áp cho phép: -15%Vac～+10%Vac
Ít can thiệp từ bên ngoài
· Bộ lọc C3 tích hợp có thể triệt tiêu hiệu quả sóng hài tần số cao do biến tần tạo ra trong quá trình vận hành, đáp ứng yêu cầu củaTiêu chuẩn EN61800-3 của Liên minh Châu Âu
· Thiết kế đột phá EMC đơn giản và thân thiện có thể giảm dòng điện rò rỉ đất một cách hiệu quả
thiết kế kết cấu
· Thiết kế dạng sách, giảm âm lượng khoảng 40% so với mẫu truyền thống
· Có thể thực hiện lắp đặt song song toàn bộ máy

Hiệu suất tuyệt vời
Công nghệ truyền động động cơ toàn diện
· Hỗ trợ điều khiển truyền động động cơ không đồng bộ ba pha và động cơ đồng bộ nam châm vĩnh cửu
· Hỗ trợ điều khiển V/F, điều khiển vector vòng hở, điều khiển vector vòng kín
· Hỗ trợ điều khiển tốc độ và chế độ mô-men xoắn
·Hỗ trợ chức năng theo dõi tốc độ, dòng điện tác động nhỏ hơn
Chức năng tự học vận động chính xác
· Có thể thực hiện chính xác việc tự học thông số động cơ, tạo điều kiện vận hành và gỡ lỗi, đồng thời cải thiện độ chính xác điều khiển và tốc độ phản hồi.
· Chức năng tự học toàn diện và phong phú, bao gồm nhiều chức năng tự học vận động (động, tĩnh, tĩnh + động)
Tự học động: tải tự học phải được ngắt kết nối, phù hợp với những trường hợp yêu cầu độ chính xác điều khiển cao.
Tự học tĩnh: Phù hợp với các tình huống không thể tách động cơ khỏi tải để tránh hiện tượng tự học động sau khi lắp đặt thiết bị.
Chế độ điều khiển động cơ toàn diện
· Chế độ điều khiển V/F
· Chế độ điều khiển vectơ vòng hở (OLVC)
· Chế độ điều khiển vector vòng kín (CLVC)
Mô-men xoắn khởi động lớn
· Vectơ vòng hở (OLVC): 0,5Hz/150%
· Vector vòng kín (CLVC): 0Hz/200%
Khả năng quá tải cao
· Khả năng chịu quá tải: 150% dòng định mức trong 60s, 180% dòng định mức trong 10s

Thiết kế tiện lợi

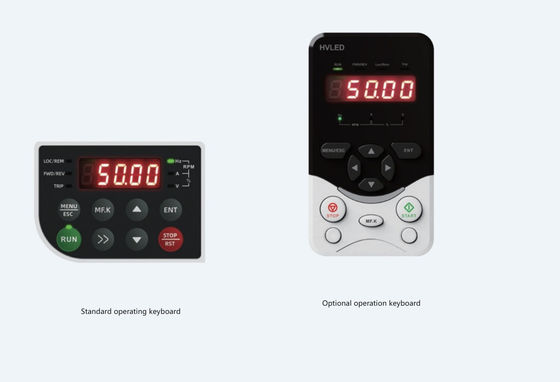

Bàn phím điều hành
· Các máy tiêu chuẩn từ 110kW trở xuống được xuất xưởng với bàn phím LED tích hợp và không hỗ trợ nối dây bên ngoài. Các máy tiêu chuẩn từ 132kW trở lên được xuất xưởng với bàn phím LED tích hợp hỗ trợ nối dây bên ngoài.
· Đầu vào bên ngoài bàn phím 110kW trở xuống có thể được trang bị bàn phím LED độc lập
· Bàn phím thao tác có các chức năng như gỡ lỗi thông số, giám sát trạng thái vận hành, điều khiển khởi động và dừng và sao chép thông số.
Các chức năng mở rộng khác nhau
· Thẻ giao tiếp mở rộng tùy chọn hỗ trợ Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP và các giao tiếp bus khác (khe cắm thẻ mở rộng SLOT1)
· Hỗ trợ tùy chọn cho nhiều loại thẻ giao diện bảng mã (khe cắm thẻ mở rộng SLOT2)
· Hỗ trợ tùy chọn cho card mở rộng thiết bị đầu cuối I/O (khe cắm thẻ mở rộng SLOT1, xem mô tả thiết bị đầu cuối "Phụ kiện tùy chọn" để biết chi tiết)
Lưu ý: Thẻ mở rộng đầu cuối I/O tùy chọn và thẻ mở rộng giao tiếp nằm trong cùng một khe cắm thẻ mở rộng và không thể cài đặt và sử dụng chúng cùng một lúc.
Hỗ trợ các chức năng ứng dụng khác nhau
· Khi bộ biến tần khởi động và dừng, có thể điều khiển phanh giữ động cơ
· Chức năng điều khiển đa tốc độ, thực hiện vận hành 16 tốc độ thông qua các thiết bị đầu cuối điều khiển
· Chức năng servo bằng 0, động cơ có thể đạt được khóa vị trí tốc độ bằng 0 ở chế độ CLVC
· Độ sâu xung động ngẫu nhiên có thể cải thiện tiếng ồn khắc nghiệt của động cơ
· Chế độ hoạt động dự phòng của bộ mã hóa, có thể tự động chuyển sang hoạt động OLVC khi bộ mã hóa bị lỗi
Phần mềm gỡ lỗi nhanh nền
· Giám sát, chỉnh sửa tham số và các chức năng khác giúp việc gỡ lỗi và bảo trì thuận tiện hơn
· Hỗ trợ ghi sự kiện và ghi lỗi, làm cho lỗi không hiển thị
Chức năng phanh đáng tin cậy
· Có chức năng hãm DC
· Tất cả các dòng đều đạt tiêu chuẩn với bộ phanh tích hợp
· Tăng điện trở hãm có thể đạt được hiệu quả hãm tốt hơn, đồng thời tiết kiệm không gian lắp đặt điện và chi phí điện của người dùng.


Thông số kỹ thuật
