Tiết kiệm năng lượng VFD đáng tin cậy cho điều khiển động cơ điện với giao diện truyền thông RS485 trong phạm vi công suất 0,4kW-500kW
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | COENG |
| Chứng nhận | CE |
| Số mô hình | HV300 |
| Số lượng đặt hàng tối thiểu | 1 |
| chi tiết đóng gói | Hộp gỗ |
| Thời gian giao hàng | 10-30 ngày làm việc |
| Điều khoản thanh toán | L/C, T/T, Western Union |
| Khả năng cung cấp | 20000 BỘ/NĂM |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Dãy công suất | 0,4kW~500kW | Điện áp đầu vào Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| tần số đầu vào | 50Hz/60Hz±5% | Phương thức giao tiếp | RS485, RJ45 |
| Giao thức truyền thông | Modbus RTU | độ ẩm | <90% RH, Không ngưng tụ |
| Nhiệt độ hoạt động | -20°C~+40°C (Hoạt động với mức giảm công suất ở 40°C~55°C) | ||
| Làm nổi bật | VFD điều khiển động cơ điện,RS485 giao diện truyền thông VFD,0.4kW-500kW VFD |
||
Mô tả sản phẩm
Tối ưu hóa việc sử dụng năng lượng: Khám phá sức mạnh của các động cơ tần số biến đổi!
Máy biến tần sốMô tả sản phẩm

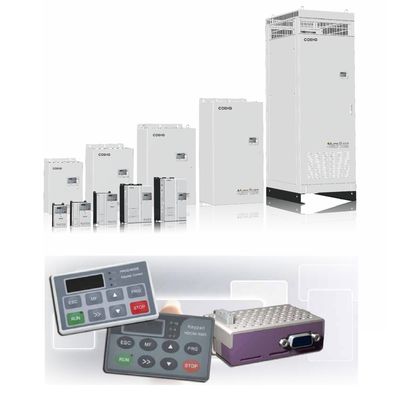

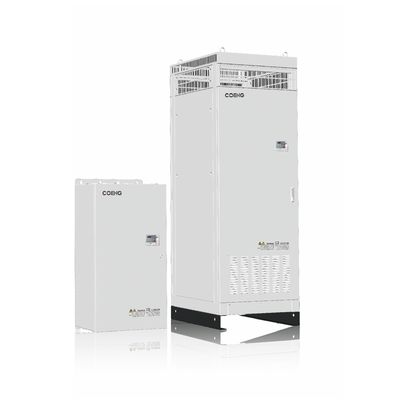

Bộ biến tần HV350 Series là một bộ biến tần vectơ sử dụng chung mới được phát triển. Nó áp dụng công nghệ điều khiển vectơ vòng mở và vòng đóng tiên tiến, hỗ trợ điều khiển động cơ không đồng bộ.Về các nguyên tắc thiết kế của các chức năng phần mềm phong phú, hiệu suất tốt hơn và độ tin cậy cao hơn, biến tần này có khối lượng nhỏ hơn với khả năng mở rộng được cải thiện, nhiều chức năng liên lạc hơn và vận hành dễ dàng hơn.
Máy biến tần sốTính năng sản phẩm
Thiết kế bảo vệ nhiệt mô-đun IGBT thông minh
- Mô hình nhiệt độ nối động tích hợp, theo dõi nhiệt độ nối IGBT trong thời gian thực.
- Khẩu mạch và mạch duy nhất thông qua công nghệ bảo vệ, bảo vệ an ninh hệ thống.
- Đặt lại bảo vệ quá tải, ngăn chặn quá tải
Thiết kế ổn định điều khiển ổ IGBT thích nghi
- Nền tảng thiết kế ổn định mô-đun IGBT tự phát triển đáng tin cậy.
- Có thể lấy các thông số chính trong quá trình mở/khép IGBT, để đánh giá chức năng và hiệu suất của bảng điều khiển IGBT.
- Có khả năng đánh giá tính hợp lý của thiết kế mô-đun IGBT, để đảm bảo thiết kế hệ thống điện sản phẩm an toàn và đáng tin cậy, đảm bảo hoạt động ổn định của hệ thống điện.
Các công cụ máy tính mạnh mẽ HVManager, cung cấp lập trình, cài đặt, gỡ lỗi, giám sát và các chức năng khác
- Theo dõi tình trạng VFD trong thời gian thực.
- Chức năng thiết lập tham số toàn diện, dễ dàng gỡ lỗi bởi người dùng.
Tất cả các loạt đều có bộ lọc EMC tích hợp (người dùng có thể chọn)
- Người dùng có thể kết nối bộ lọc EMC bằng tấm ngắn trong hình ảnh, chủ yếu được sử dụng trong tình huống đòi hỏi phải lắp đặt RCD và dòng rò rỉ thấp hơn 30mA.
Thiết kế mô-đun chức năng, có cả hai lợi thế của các mô hình châu Âu và các mô hình Nhật Bản
- Dễ cài đặt như các mô hình Nhật Bản, cũng có các mở rộng chức năng mạnh mẽ như các mô hình châu Âu.
- Giao diện RS485 kép, giao diện A, B tùy chọn và giao diện RJ45
4kW và trên các mô hình được cấu hình lò phản ứng DC như tiêu chuẩn
- Giảm 50% tỷ lệ biến dạng hiện tại.
- Ngăn chặn tác động từ lưới, bảo vệ cầu thẳng.
- Tăng nhân công suất bên đầu vào.
- Tăng hiệu quả tổng thể và ổn định nhiệt của VFD.
- ức chế hiệu ứng từ các âm thanh cao hơn của phía đầu vào VFD, giảm truyền bên ngoài và nhiễu bức xạ.
Truyền thông Profibus
- Thiết lập giao tiếp thuận tiện.
- Khả năng thích nghi với môi trường tốt.
- Hỗ trợ 5 định dạng truyền thông dữ liệu PPO (PPO1 ~ PPO5).
Xây dựng trong logic mạnh mẽ và các mô-đun toán học, hỗ trợ tùy chỉnh DIY cho các chức năng đặc biệt
- PLC được đơn giản hóa, các đầu cuối điều khiển có thể được tùy chỉnh, người dùng có thể thiết kế chế độ hoạt động theo yêu cầu đặc biệt của mình.
Có thể thiết lập DI đầu cuối rò rỉ và chế độ nguồn theo mã chức năng
- DI đầu vào cổng chung có thể chọn 0V hoặc 24V, giá trị mặc định của nhà máy là 0V, người dùng có thể chọn bằng cách đặt tham số P09.21; P09.21 = 0 nghĩa là cổng chung là 0V, P09.21 = 1 nghĩa là cổng chung là 24V.
Mô-đun điều khiển PID tích hợp
- Hiểu được kiểm soát vòng lặp kín của nhiệt độ, áp suất, dòng chảy và các tín hiệu khác, tăng sự ổn định và chính xác của sản xuất.
Có thể điều khiển hai động cơ khác nhau trong chế độ điều khiển vector
- Có thể lưu trữ hai bộ tham số động cơ, và có thể chuyển đổi tính linh hoạt trong tình huống không cần phải chạy hai động cơ cùng một lúc, để tiết kiệm chi phí, giảm chiếm dụng không gian.
Ứng dụng điển hình

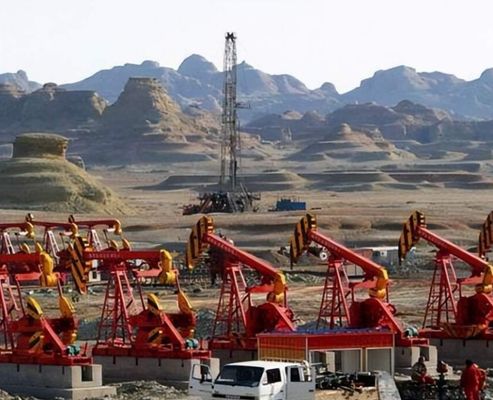

Đơn vị bơm mỏ dầu
- Ưu điểm kỹ thuật: Phạm vi điện áp rộng, khả năng thích nghi mạnh với lưới điện khắc nghiệt Điện khởi động thấp, tốc độ trơn tru, tác động nhỏ đến lưới điện Bộ lọc EMC tích hợp, lò phản ứng DC cấu hình tiêu chuẩn, bức xạ thấp.

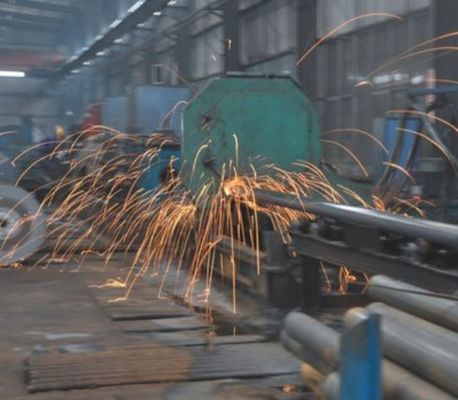

Nhà máy thép cưa lạnh
- Ưu điểm kỹ thuật: Khả năng quá tải cao, khả năng phản ứng tốc độ cao. Điều chỉnh với nhiệt độ cao và yêu cầu bảo vệ cao trong xưởng thép. Hỗ trợ mạng lưới DP Profibus.

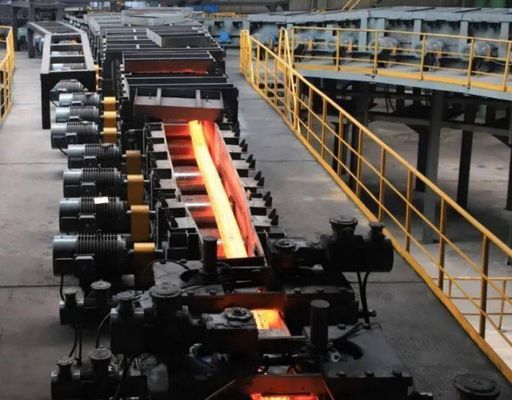

Vòng xoắn thép
- Ưu điểm kỹ thuật: thích nghi với hoạt động tăng tốc và giảm tốc. Hoạt động liên tục lâu dài.Chuyển đổi theo nhiệt độ cao và yêu cầu bảo vệ cao trong xưởng thép.
Thông số kỹ thuật của Inverter tần số biến
| Năng lượng đầu vào/đi ra | Điện áp đầu vào U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Tần số đầu vào | 50Hz/60Hz±5% | ||
| Sự mất cân bằng cung cấp tối đa | ≤ 3% | ||
| Điện áp đầu ra | 0V ~ Uin | ||
| Tần số đầu ra | 0Hz ~ 300Hz | ||
| Phạm vi năng lượng | 0.4kW ~ 500kW | ||
| Hiệu suất điều khiển chính | Kiểm soát điện áp | V/F, OLVC (Open Loop Vector Control) | |
| Điều chỉnh tốc độ | 100 (OLVC), 1:50 (V/F) | ||
| Khả năng khởi động | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Độ chính xác mô-men xoắn | ≤ 5% (OLVC) | ||
| Động lực đập | ≤ 2% (OLVC) | ||
| Độ chính xác tốc độ hoạt động ổn định | ≤ 1% n0 (trạng thái định số) | ||
| Nghị quyết | 0.01Hz (Digit), 0,1% × Max. tần số (Analog) | ||
| Động lực tăng | 0.1s ~ 3600min | ||
| Động lực tăng | 00,1% ~ 30,0% | ||
| Nạp quá tải | Loại E, G: 150% dòng điện đầu ra bình thường, 1 phút Loại P: 110% dòng điện đầu ra bình thường, 1 phút | ||
| V/F | 4 loại: V / F (người dùng có thể lập trình) và ramp (2.0 công suất, 1.7 công suất, 1.2 công suất) | ||
| Dùng phanh DC | Tần số tiêm: 0.0% ~ 100.0% Tần số tối đa Tiền tiêm: 0.0% ~ 300.0% Tiền định giá Thời gian tiêm: 0.00s ~ 60.00s | ||
| Phòng phanh động | 22kW và dưới các mô hình có tích hợp trong đơn vị phanh Tốc độ phanh: 0.0% ~ 100.0% Điện áp đồng bộ phanh động mặc định: 390V (220V sản phẩm cấp độ điện áp) 780V (380V sản phẩm cấp độ điện áp) 1125V (690V sản phẩm cấp độ điện áp) |
||
| Đi bộ | Tần số chạy bộ: 0.00Hz ~ tần số tối đa Tốc độ gia tốc chạy bộ: 0.1s ~ 600.0s Thời gian khoảng thời gian chạy bộ: 0.1s ~ 600.0s |
||
| Đặt trước | 16 tốc độ đặt trước (được quyết định bởi các thiết bị điều khiển) | ||
| AVR | Duy trì điện áp đầu ra của động cơ V/F khi điện áp nguồn điện đầu vào thay đổi | ||
| Chức năng kiểm soát đặc biệt | PID tích hợp | Xây dựng hệ thống kiểm soát vòng lặp khép lại dễ dàng | |
| PMSM Soft-start Grid-tie Function | Khi lái xe PMSM (động cơ đồng bộ từ vĩnh viễn) đến tần số lưới, công tắc sẽ hoạt động để có được nguồn cung cấp điện từ lưới mà không có tác động hiện tại và VFD sẽ ngừng chạy | ||
| Các khối chức năng tiên tiến | 2 khối điều khiển logic có thể lập trình, 1 khối chuyển đổi phân số có thể lập trình, 2 khối so sánh có thể lập trình, 3 khối số học có thể lập trình, dễ dàng phát triển các chức năng tiên tiến | ||
| Chức năng đầu vào / đầu ra | Nguồn tham khảo | Số: Bàn phím, đầu cuối lên/dưới, tốc độ đặt trước, xung, liên lạc | |
| Analog: AI1: 0V ~ 10V, 0 ((4) mA ~ 20mA. AI2: 0V ~ 10V | |||
| Chế độ hoạt động | Bàn phím, thiết bị điều khiển, truyền thông | ||
| Các thiết bị đầu vào số | DI1 ~ DI7: 7 cách thiết bị đầu cuối có thể lập trình, pos. và nega. là hợp lý tùy chọn, và DI6 có thể được thiết lập như đầu vào xung, 0Hz ~ 60Hz; DI7 có thể là đầu vào xung tần số cao (1kHz ~ 50.0kHz) hoặc đầu vào nhiệt tần PTC | ||
| Các thiết bị đầu ra số | DO1 ~ DO2: 2 phương thức đầu cuối đầu ra kỹ thuật số có thể lập trình, Max. dòng điện đầu ra: 50mA (mỗi hướng), DO2 có thể là đầu cuối để phát xung đầu ra (0,1kHz ~ 50,0kHz ), và đầu ra PWM (10kHz) | ||
| Cổng đầu ra tương tự | AO1: đầu cuối đầu ra tương tự có thể lập trình, 0V-10V, 0 ((4) mA ~ 20mA. | ||
| Khả năng phát ra relé | 2 bộ chuyển tiếp mở bình thường có thể lập trình, dữ liệu tiếp xúc:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0.4), DC30V/1A | ||
| Truyền thông | Giao diện | RS485, RJ45 | |
| Nghị định thư | Modbus RTU | ||
| Môi trường | Độ cao | 1000m định số, 1000m-3000m, 1% định số hiện tại giảm trên 100m | |
| Nhiệt độ hoạt động | -20 °C ~ + 40 °C (Hoạt động với hạ nhiệt ở 40 °C ~ 55 °C) | ||
| Độ ẩm | < 90% RH, không ngưng tụ | ||
| Vibration (sự rung động) | < 5,9m/s2 (0,6g) | ||
| Nhiệt độ lưu trữ | -40 °C~+70 °C | ||
| Môi trường hoạt động | Trong nhà, không có ánh sáng mặt trời trực tiếp, không dễ cháy, không có khí và chất lỏng ăn mòn, không bị ô nhiễm bằng vật liệu dẫn điện | ||
| Các mô-đun tùy chọn | HV232, HVUSB, mô-đun Profibus, bàn phím, HV-Manager (công cụ máy tính), Mô-đun phát hiện điện áp ba pha | ||
| Chức năng bảo vệ | Thiếu đầu ra, quá điện, quá tải, quá điện áp, dưới điện áp, mất pha, quá nhiệt, chuyến đi bên ngoài, vv | ||
| Hiệu quả | 1.5kW và dưới: ≥89% 2,2kW ~ 22kW: ≥93% 30kW trở lên: ≥95% |
||
| Phương pháp gắn | Lắp đặt tủ, qua bảng điều khiển, lắp đặt bề mặt | ||
| Bảo vệ xâm nhập | IP20, IP21 (bằng cách thêm thiết bị tùy chọn) | ||
| Phương pháp làm mát | 220V/0.4kW ((0.5hp) mô hình là tự nhiên mát mẻ, những người khác là buộc không khí mát mẻ | ||
