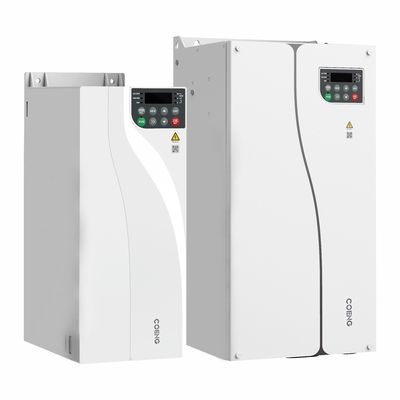

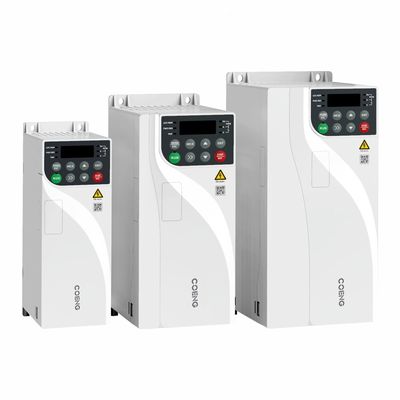

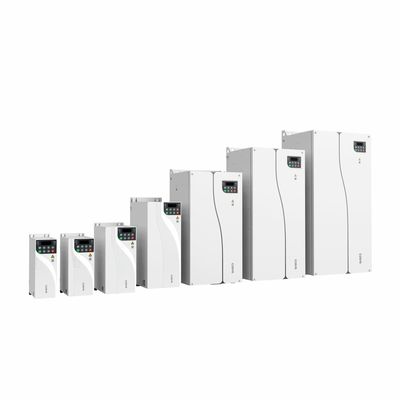

VFD Inverter tần số vector Chuyển đổi tần số biến đổi cho điều khiển động cơ không đồng bộ
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | COENG |
| Chứng nhận | CE |
| Số mô hình | HV350 |
| Số lượng đặt hàng tối thiểu | 1 |
| chi tiết đóng gói | thùng carton, vỏ gỗ dán |
| Thời gian giao hàng | 10-30 ngày làm việc |
| Điều khoản thanh toán | L/C, T/T, Western Union |
| Khả năng cung cấp | 20000 BỘ/NĂM |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điện áp đầu vào | Điện áp đầu vào: 380V (-15%) đến 480V (+10%) Pha: Ba pha | Tần số công suất đầu vào | 50Hz/60Hz ± 5% |
|---|---|---|---|
| Điện áp đầu ra | 0V~điện áp đầu vào | Tần số đầu ra | 0～600Hz |
| Loại động cơ điều khiển chính | Động cơ không đồng bộ | Phạm vi tốc độ điều khiển chính | 1:10 V/F；1:100 OLVC；1:1000 CLVC |
| Chế độ điều khiển chính | V/F, OLVC (Điều khiển vectơ vòng hở), CLVC (Điều khiển vectơ vòng kín) | ||
| Làm nổi bật | VFD điều khiển động cơ không đồng bộ,VFD chuyển đổi tần số biến đổi,VFD biến tần vector |
||
Mô tả sản phẩm
HV350 Mục đích chung Bộ chuyển đổi tần số biến tần VFD Vector để điều khiển ổ đĩa động cơ không đồng bộ
Biến tần tần số vectơ VFD mục đích chung Mô tả sản phẩm
Biến tần dòng HV350 là biến tần vector đa năng mới được phát triển. Nó áp dụng công nghệ điều khiển vector vòng hở và vòng kín tiên tiến, hỗ trợ điều khiển truyền động động cơ không đồng bộ. Dựa trên nguyên tắc thiết kế của các chức năng phần mềm phong phú, hiệu suất tốt hơn và độ tin cậy cao hơn, biến tần này có thể tích nhỏ hơn với khả năng mở rộng được cải thiện, nhiều chức năng giao tiếp hơn và vận hành dễ dàng hơn.
Biến tần tần số vectơ VFD mục đích chung Tính năng sản phẩm
Độ tin cậy cao
Ống dẫn khí độc lập sáng tạo
- Thiết kế cải tiến tách các thiết bị nhạy cảm khỏi ống dẫn khí, cải thiện đáng kể khả năng thích ứng của biến tần với các môi trường khác nhau
- Ống dẫn khí có thể bảo vệ biến tần khỏi bụi bẩn và đồ lặt vặt để tránh đoản mạch điện, hư hỏng linh kiện, v.v.
Khái niệm thiết kế nhiệt tiên tiến và phân tích mô phỏng nhiệt chuyên nghiệp
- Ứng dụng phần mềm mô phỏng nhiệt hiệu quả và chính xác để đảm bảo độ tin cậy về nhiệt của biến tần
- Áp dụng công nghệ và thiết bị kiểm tra nhiệt tiên tiến để xác minh kết quả lý thuyết của thiết kế nhiệt
Kiểm tra độ tăng nhiệt độ nghiêm ngặt
- Quy trình kiểm tra đầy tải và quá tải nghiêm ngặt cũng như các tiêu chí chấp nhận nghiêm ngặt về độ tăng nhiệt của các bộ phận chính hỗ trợ hoạt động đáng tin cậy trong thời gian dài của biến tần trong điều kiện tải cực độ
- Tất cả các sản phẩm đều vượt qua bài kiểm tra lão hóa tải ở nhiệt độ cao trước khi xuất xưởng để đảm bảo rằng tất cả các bộ phận của sản phẩm có thể hoạt động bình thường
Quy trình phun sơn tự động ba lớp
- Các chiến lược phun khác nhau có thể được áp dụng tùy theo bảng mạch, đảm bảo hiệu quả tính đồng nhất của việc phun bảng mạch và tính nhất quán của cùng một lô sản phẩm
Khả năng thích ứng cao
Dải điện áp rộng
- Điện áp định mức: Ba pha 380V ~ 480V
- Tần số nguồn đầu vào: (50Hz/60Hz) ±5%
- Phạm vi dao động điện áp cho phép: -15%Vac ~ +10%Vac
Sự can thiệp bên ngoài thấp
- Bộ lọc C3 tích hợp có thể triệt tiêu hiệu quả các sóng hài tần số cao được tạo ra trong quá trình vận hành biến tần, đáp ứng các yêu cầu của tiêu chuẩn EU EN61800-3.
- Thiết kế nối đất EMC đơn giản và thân thiện với người dùng giúp giảm dòng điện rò rỉ xuống đất một cách hiệu quả.
- Chứng nhận hệ thống
- Chứng nhận CE của Liên minh Châu Âu
Thiết kế kết cấu
- Thiết kế hình cuốn sách với thể tích nhỏ hơn 40% so với mẫu truyền thống
- Hỗ trợ lắp đặt song song nhiều bộ biến tần
Hiệu suất vượt trội
Công nghệ truyền động động cơ toàn diện
- Hỗ trợ điều khiển truyền động động cơ không đồng bộ ba pha
- Hỗ trợ điều khiển V/F, điều khiển vector vòng hở và điều khiển vector vòng kín
- Hỗ trợ điều khiển tốc độ và mô-men xoắn
- Hỗ trợ chức năng theo dõi tốc độ, giảm dòng điện tác động
Chức năng tự động điều chỉnh động cơ chính xác
- Hỗ trợ tự động điều chỉnh chính xác các thông số động cơ để vận hành và gỡ lỗi thuận tiện, độ chính xác điều khiển cao hơn và tốc độ phản hồi nhanh hơn
- Các chức năng tự động điều chỉnh động cơ toàn diện, bao gồm tự động điều chỉnh động, tĩnh và tĩnh + động
- Chế độ điều khiển động cơ toàn diện
- Chế độ điều khiển V/F
- Chế độ điều khiển véc tơ vòng hở (OLVC)
- Chế độ điều khiển véc tơ vòng kín (CLVC)
Mô-men xoắn khởi động lớn
- Điều khiển véc tơ vòng hở (OLVC): 150% ở 0,5Hz
- Điều khiển vector vòng kín (CLVC): 200% ở 0Hz
Khả năng quá tải cao
- Khả năng quá tải nhẹ: 110% dòng tải nhẹ định mức trong 60 giây, 150% dòng tải nhẹ định mức trong 10 giây
- Khả năng chịu quá tải nặng: 150% dòng tải nặng định mức trong 60 giây, 180% dòng tải nặng định mức trong 10 giây
Chức năng đa dạng
Bàn phím
- Đối với bộ biến tần tiêu chuẩn, bàn phím LED bên trong có sẵn và bàn phím bên ngoài không được hỗ trợ.
- Bàn phím LED bên ngoài có thể được thêm vào tùy chọn.
- Cả bàn phím tiêu chuẩn và tùy chọn đều hỗ trợ gỡ lỗi tham số, giám sát trạng thái vận hành, điều khiển khởi động/dừng. sao chép tham số, v.v.
Chức năng mở rộng khác nhau
- Thẻ giao tiếp mở rộng tùy chọn hỗ trợ Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP và bus khác
- thông tin liên lạc (khe cắm thẻ mở rộng SLOT1).
- Thẻ mở rộng bộ mã hóa tùy chọn (khe cắm thẻ mở rộng SLOT2)
- Thẻ mở rộng thiết bị đầu cuối IO tùy chọn (khe cắm thẻ mở rộng SLOT1, vui lòng tham khảo "Phụ kiện tùy chọn" để biết chi tiết)
Chức năng phanh đáng tin cậy
- Biến tần hỗ trợ phanh DC.
- Các mẫu từ 22kw trở xuống được trang bị bộ phanh tích hợp tiêu chuẩn trong khi các mẫu từ 30kw đến 132kw được trang bị bộ phanh tùy chọn.
- Việc bổ sung thêm điện trở hãm sẽ nâng cao hiệu suất phanh đồng thời tiết kiệm không gian lắp đặt điện và giảm chi phí điện cho người dùng.
Hỗ trợ nhiều chức năng khác nhau
- Hỗ trợ V/F Hỗ trợ các chế độ tách một nửa và tách hoàn toàn V/F
- Hỗ trợ quá trình điều khiển PID có thể ứng dụng trong điều khiển nhiệt độ không đổi, điều khiển áp suất không đổi và điều khiển lực căng
- Hỗ trợ khóa vị trí để đạt được khóa vị trí tốc độ 0 của động cơ ở chế độ CLVC
- Hỗ trợ chức năng lắc lư có thể ứng dụng trong ngành sợi và dệt may
- Hỗ trợ độ sâu xung động ngẫu nhiên để giảm tiếng ồn động cơ
- Hỗ trợ chế độ hoạt động dự phòng bộ mã hóa để điều khiển hệ thống tự động chuyển sang OLVC
- Hoạt động khi bộ mã hóa bị lỗi
Hỗ trợ phần mềm nền để gỡ lỗi nhanh
- Hỗ trợ các chức năng như giám sát và chỉnh sửa tham số
- Hỗ trợ nhật ký sự kiện và hồ sơ lỗi
Sản phẩm biến tần tần số vector VFD mục đích chung Thông số kỹ thuật
|
Dữ liệu kỹ thuật |
|||
|
Dự án |
Mô tả thông số kỹ thuật và dữ liệu kỹ thuật |
|
|
|
Nguồn điện đầu vào/ |
Điện áp đầu vào |
Điện áp đầu vào: 380V (-15%) đến 480V (+10%) Pha: Ba pha |
|
|
Tần số nguồn đầu vào |
50Hz/60Hz ±5% |
|
|
|
Mất cân bằng điện áp đầu vào |
3% |
|
|
|
Điện áp đầu ra |
OV-Điện áp đầu vào |
|
|
|
Tần số đầu ra |
0 ~ 600Hz |
|
|
|
Loại động cơ |
Động cơ không đồng bộ |
|
|
|
Hiệu suất điều khiển chính |
Chế độ điều khiển |
V/F, OLVC(Điều khiển véc tơ vòng hở), CLVC(Điều khiển véc tơ vòng kín) |
|
|
Phạm vi tốc độ |
1:10V/F; 1:100 CVC; 1:1000 CLVC |
|
|
|
mô-men xoắn khởi động |
OLVC: 150%(0,5Hz), CLVC: 200%(OHz) |
|
|
|
Độ chính xác mô-men xoắn |
≤±5%, ở chế độ điều khiển Vector |
|
|
|
gợn sóng mô-men xoắn |
≤±5%, ở chế độ điều khiển Vector |
|
|
|
Ổn định tốc độ |
OLVC, 0,2%; CLVC: 0,1% |
|
|
|
Phản ứng mô-men xoắn |
5ms, ở chế độ điều khiển Vector |
|
|
|
Thời gian tăng tốc/giảm tốc |
0,0 giây ~ 3200,0 giây; 0,0 phút ~ 3200,0 phút |
|
|
|
Tăng mô-men xoắn |
0,0%~30,0% |
|
|
|
Khả năng quá tải |
Kiểu G: 150% 1 phút/5 phút; 180%10 giây/5 phút; Model P: 110% 1 phút/5 phút; 150% 10 giây/5 phút |
|
|
|
Đường cong V/F |
Loại đường thẳng, loại đa điểm, chế độ tách nửa V/F, chế độ tách hoàn toàn V/F |
|
|
|
Độ phân giải tần số đầu vào |
Cài đặt kỹ thuật số: 0,01Hz, Cài đặt analog: 0,01Hz |
|
|
|
Đường cong tăng tốc/giảm tốc |
Đường thẳng và đường cong chữ S |
|
|
|
Chức năng chính |
PLC đơn giản, điều khiển đa tốc độ |
16 phân đoạn tốc độ được hỗ trợ thông qua thiết bị đầu cuối điều khiển |
|
|
Điều chỉnh điện áp tự động (AVR) |
Tự động giữ điện áp đầu ra không đổi khi điện áp lưới thay đổi trong một phạm vi nhất định |
|
|
|
Kiểm soát độ dài cố định |
Kiểm soát độ dài cố định |
|
|
|
PID tích hợp |
Dễ dàng hình thành một hệ thống điều khiển vòng kín |
|
|
|
Chuyển mạch đa động cơ |
Chuyển đổi giữa hai nhóm thông số động cơ để điều khiển hai động cơ |
|
|
|
I/O ảo |
Tám nhóm DI/DO ảo cho phép điều khiển logic đơn giản |
|
|
|
Kiểm soát quá áp/quá dòng |
Tự động giới hạn dòng điện và điện áp trong quá trình vận hành giúp biến tần không bị vấp do quá dòng hoặc quá áp thường xuyên |
|
|
|
Khởi động lại sau khi mất điện |
Sau khi mất điện và phục hồi, biến tần sẽ đợi một khoảng thời gian đã đặt trước khi tự động chạy |
|
|
|
Giới hạn dòng điện nhanh |
Tránh các lỗi quá dòng thường xuyên xảy ra ở biến tần |
|
|
|
Phương pháp cài đặt tần số |
bàn phím; thiết bị đầu cuối LÊN/XUỐNG; đa tài liệu tham khảo; tham chiếu xung; giao tiếp |
|
|
|
Đầu vào/đầu ra nguồn |
Thiết bị đầu cuối đầu vào tương tự |
AI1; AI2: 0V~10V/ 0 (4)mA~20mA |
|
|
Thiết bị đầu cuối đầu vào kỹ thuật số |
DI1-DI5, 5 đầu vào kỹ thuật số có thể lập trình với khả năng cách ly quang, tương thích với cả hai |
|
|
|
Thiết bị đầu cuối đầu ra kỹ thuật số |
Đầu ra của bộ thu mở; dải điện áp đầu ra: 0V ~ 24V; khả năng tải hiện tại: 50mA. |
|
|
|
Thiết bị đầu cuối đầu ra tương tự |
1 kênh 0V ~ 10V/0(4)mA ~ 20mA |
|
|
|
Đầu ra rơle |
Tiếp điểm Form C 1 kênh, NO+NC |
|
|
|
Giao tiếp |
Giao thức truyền thông |
Modbus RTU (cấu hình tiêu chuẩn); Profibus-DP; Profinet IO; CÓ THỂ mở; Modbus TCP/IP; Ethercat; EtherNet/IP (cấu hình tùy chọn) |
|
|
Môi trường xung quanh |
Độ cao |
1000m: không cần giảm công suất |
|
|
Nhiệt độ môi trường xung quanh |
-25°C～+40°C (Chạy với mức giảm công suất cho phép trong khoảng 40~55) |
|
|
|
Độ ẩm |
15% ~ 95%, Không ngưng tụ |
|
|
|
Rung |
3M3, IEC60721-3-3 |
|
|
|
Nhiệt độ bảo quản |
−40°C~+70°C |
|
|
|
Nơi lắp đặt |
Trong nhà, không có ánh nắng trực tiếp, không có khí, chất lỏng dễ cháy, ăn mòn và dẫn điện |
|
|
|
Phụ kiện tùy chọn |
Card mã hóa, card mở rộng truyền thông, card mở rộng IO |
|
|
|
Bảo vệ |
Bảo vệ chống ngắn mạch, quá dòng, quá tải, quá áp, thiếu điện áp, mất pha, |
|
|
|
Phương pháp cài đặt |
Được lắp đặt trong tủ |
|
|
|
Đánh giá bảo vệ |
IP20 |
|
|
|
Phương pháp làm mát |
Làm mát không khí |
|
|
Sản phẩm biến tần tần số vector VFD mục đích chungỨng dụng sản phẩm
Dệt may, sản xuất giấy, nâng vật, nhựa, sản phẩm kim loại, in ấn và đóng gói, vật liệu xây dựng, máy móc kỹ thuật và thiết bị sản xuất tự động.
|
Lựa chọn sản phẩm HV350 Điện áp định mức: 380Vac ba pha (phù hợp với dải điện áp hoạt động 323V ~ 528V) |
|||||
|
Người mẫu |
Tải nặng |
Tải nhẹ |
Loại khung |
||
|
Công suất định mức (kW) |
Dòng điện đầu ra định mức |
Công suất định mức |
Dòng điện đầu ra định mức |
||
|
HV350-4T0.75G/1.5PB |
0,75 |
2,5 |
1,5 |
4.2 |
FA |
|
HV350-4T1.5G/2.2PB |
1,5 |
4.2 |
2.2 |
5,8 |
|
|
HV350-4T2.2GB |
2.2 |
5,8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9,5 |
5,5 |
13 |
FB |
|
HV350-4T5.5GB |
5,5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7,5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18,5 |
38 |
FD |
|
HV350-4T18G/22PB |
18,5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P(B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P(B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P(B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P(B) |
55 |
125 |
75 |
150 |
FF |
|
HV350-4T75G/90P(B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P(B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P(B) |
110 |
210 |
132 |
250 |
|
