IP20 VFD cho môi trường khắc nghiệt -25 °C đến 55 °C Hoạt động và độ ẩm thích nghi độ cao 15% -95%

Hv610 ổ đĩa tần số tần số VFD cụ thể

Mô tả sản phẩm
Bộ chuyển đổi tần số sê -ri HV610 là một bộ chuyển đổi tần số đặc biệt được phát triển cho ngành công nghiệp nâng. Để đáp ứng tốt hơn nhu cầu ứng dụng của khách hàng trong ngành nâng, các sản phẩm của chúng tôi dựa trên quan điểm nâng các ứng dụng và tích hợp kiểm soát chống và bảo vệ chống lo lắng. , bảo vệ móc trượt, điều khiển phanh, giới hạn giảm tốc, tải và tốc độ, các thông số vĩ mô và các chức năng đặc biệt khác được tích hợp thành một, đảm bảo hoàn toàn hoạt động đáng tin cậy, hiệu quả, an toàn và ổn định của thiết bị nâng.

Bộ chuyển đổi tần số loạt HV610 có thể được sử dụng rộng rãi trong cần cẩu, cần cẩu đúc, cần cẩu cuộn thép, vận thăng điện, máy lấy, cần cẩu nói chung, cần cẩu cảng, cần cẩu cầu, cần cẩu tháp, máy khai thác, giàn khoan dầu và các loại tải trọng khác.

Tính năng sản phẩm
Đặc điểm chuyên môn hóa
Kiểm soát chống đường
· Kiểm soát góc xoay của máy rải bằng cách điều khiển tốc độ chạy của nó, do đó triệt tiêu cú swing của máy rải và đạt được điều khiển trơn tru và hoạt động hiệu quả.
Tải và tốc độ
· Điều chỉnh tốc độ vận hành thiết bị trong thời gian thực theo thay đổi tải hiện tại, có tính đến hiệu quả và an toàn, để thiết bị có thể hoạt động trong điều kiện làm việc tốt nhất
SLIDE MOOD BẢO HÀNH
· Móc trượt được phát hiện trong quá trình phanh và móc trượt được bảo vệ bằng cách điều khiển đầu ra động cơ để di chuột để ngăn ngừa tai nạn.
Giới hạn giảm tốc
· Định vị đơn giản đạt được thông qua sự hợp tác của giới hạn giảm tốc và giới hạn dừng, để đối tượng kiểm soát dừng ở khu vực an toàn đặt trước
Bảo vệ dây chống lại
· Khi đi lên, nó chạy ở tốc độ cố định và phát hiện xem đối tượng nặng có được đề cập hay không. Nó phát hiện liệu đối tượng nặng có được đề cập hay không và sau đó tăng tốc chậm để tăng đều đặn.
Phát hiện trả lại đòn bẩy hoạt động
· Khi bật nguồn, thông tin trạng thái của đòn bẩy hoạt động có thể được đánh giá để chọn có chấp nhận lệnh chạy để tránh sự nguy hiểm do hoạt động tức thời ban đầu sau khi bật nguồn hay không.
Tham số macro
· Có thể chọn cơ chế nâng tương ứng theo giá trị cài đặt macro tham số nâng, chẳng hạn như 0: cơ chế nâng, 1: cơ chế dịch thuật
Kiểm soát phanh
· Khi biến tần khởi động và dừng, phanh được điều khiển bằng cách phát hiện tần số và dòng điện để tránh lăn, do đó cải thiện hiệu suất hệ thống, an toàn và ổn định.

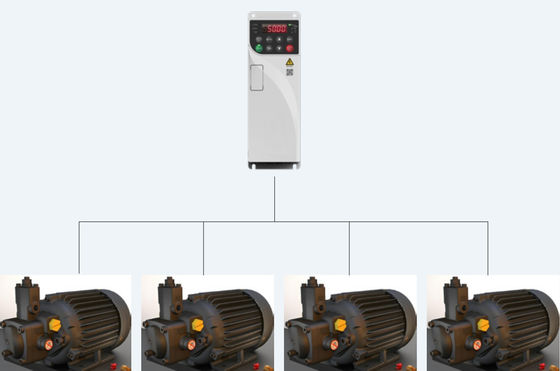

Chuyển đổi nhiều động cơ
· Hỗ trợ nội bộ 4 bộ tham số động cơ và có thể điều khiển 4 động cơ khác nhau thông qua chuyển đổi lệnh

Độ tin cậy cao

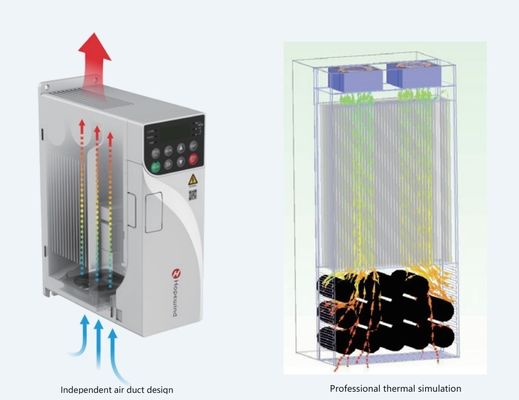

Thiết kế ống dẫn khí độc lập sáng tạo
· Toàn bộ máy có thiết kế ống dẫn khí độc lập và các thành phần nhạy cảm được phân lập từ ống dẫn khí, giúp cải thiện đáng kể khả năng thích ứng của sản phẩm với môi trường.
· Ngăn chặn bụi và tạp chất hiệu quả vào bên trong biến tần và tránh các lỗi gây ra bởi các mạch ngắn điện, thiệt hại thành phần, v.v.
Khái niệm thiết kế nhiệt và phân tích mô phỏng nhiệt chuyên nghiệp
· Áp dụng phần mềm nền tảng mô phỏng nhiệt hiệu quả và chính xác để đảm bảo độ tin cậy nhiệt của toàn bộ máy
· Công nghệ và thiết bị kiểm tra nhiệt nâng cao
Thử nghiệm tăng nhiệt độ toàn bộ máy
· Quy trình kiểm tra xác minh quá tải và quá tải nghiêm ngặt, cũng như các tiêu chuẩn chấp nhận tăng nhiệt độ nghiêm ngặt cho các thành phần chính, để đáp ứng hoạt động đáng tin cậy dài hạn trong điều kiện tải cực kỳ
· Tất cả các sản phẩm đều trải qua quá trình lão hóa tải nhiệt độ cao trước khi rời khỏi nhà máy, ngăn chặn hiệu quả các lỗi phân tán của các thiết bị đánh chặn và đảm bảo chất lượng sản phẩm trước khi rời khỏi nhà máy.
Quá trình phun tự động của chống sơn
· Sử dụng quá trình phun tự động của chống sơn không phù hợp, các chiến lược phun khác nhau có thể được thiết kế theo các bảng mạch khác nhau, đảm bảo hiệu quả tính đồng nhất của việc phun bảng mạch và tính nhất quán của các lô sản phẩm

Khả năng thích ứng cao
Thiết kế phạm vi điện áp rộng
· Điện áp định mức: ba pha 380V ～ 480V
· Tần số công suất đầu vào: (50Hz/60Hz) ± 5%
· Phạm vi dao động điện áp cho phép: -15%VAC ～+10%VAC
Ít nhiễu bên ngoài
· Bộ lọc C3 tích hợp có thể triệt tiêu hiệu quả các sóng hài tần số cao do biến tần tạo ra trong quá trình hoạt động, đáp ứng các yêu cầu củaLiên minh châu Âu EN61800-3 tiêu chuẩn
· Thiết kế đột phá EMC đơn giản và thân thiện có thể làm giảm hiệu quả dòng rò mặt đất
thiết kế kết cấu
· Thiết kế kiểu sách, giảm khoảng 40% khối lượng so với các mô hình truyền thống
· Có thể nhận ra cài đặt cạnh nhau của toàn bộ máy

Hiệu suất tuyệt vời
Công nghệ truyền động động cơ toàn diện
· Hỗ trợ điều khiển ổ đĩa của động cơ không đồng bộ ba pha và động cơ đồng bộ nam châm vĩnh cửu
· Hỗ trợ điều khiển V/F, vectơ vòng mở, điều khiển vectơ vòng kín
· Kiểm soát chế độ tốc độ và mô -men xoắn hỗ trợ
· Chức năng theo dõi tốc độ hỗ trợ, dòng ảnh tác động nhỏ hơn
Chức năng tự học động cơ chính xác
· Có thể thực hiện chính xác tham số động cơ tự học, tạo điều kiện cho hoạt động và gỡ lỗi, và cải thiện độ chính xác và tốc độ phản hồi của kiểm soát.
· Các chức năng tự học toàn diện và phong phú, bao gồm nhiều chức năng tự học động cơ (động, tĩnh, tĩnh + động)
Tự học động: Tự học tải phải được ngắt kết nối, phù hợp cho các trường hợp có yêu cầu chính xác kiểm soát cao.
Tự học tĩnh: Nó phù hợp cho các tình huống mà động cơ không thể tách rời khỏi tải để tránh tự học động sau khi thiết bị được cài đặt.
Chế độ điều khiển động cơ toàn diện
· Chế độ điều khiển V/F
· Chế độ điều khiển vectơ vòng lặp (OLVC) mở
· Chế độ điều khiển vectơ vòng lặp (CLVC)
Mô -men xoắn khởi đầu lớn
· Vector vòng lặp mở (OLVC): 0,5Hz/150%
· Vector vòng kín (CLVC): 0Hz/200%
Khả năng quá tải cao
A

Thiết kế thuận tiện
Bàn phím điều hành
· Các máy tiêu chuẩn từ 110kW trở xuống được vận chuyển với bàn phím LED tích hợp và không hỗ trợ hệ thống dây bên ngoài. Các máy tiêu chuẩn từ 132kW trở lên được vận chuyển với bàn phím LED tích hợp hỗ trợ hệ thống dây bên ngoài.
· 110kW trở xuống đầu vào bên ngoài bàn phím có thể được trang bị bàn phím LED độc lập
· Bàn phím hoạt động có các chức năng như tham số gỡ lỗi, giám sát trạng thái hoạt động, kiểm soát bắt đầu và dừng và sao chép các tham số.
Các chức năng mở rộng khác nhau
· Thẻ truyền thông mở rộng tùy chọn hỗ trợ Profibus-DP, Profinet IO, Canopen, Modbus TCP/IP, EtherCAT, Ethernet/IP và các thông tin liên lạc xe buýt khác (khe cắm thẻ mở rộng SLOT1)
· Hỗ trợ tùy chọn cho nhiều thẻ giao diện tấm mã (khe cắm thẻ mở rộng SLOT2)
· Hỗ trợ tùy chọn cho thẻ mở rộng đầu cuối I/O (khe cắm thẻ mở rộng SLOT1, xem "Phụ kiện tùy chọn" Mô tả thiết bị đầu cuối để biết chi tiết)
Lưu ý: Thẻ mở rộng đầu cuối I/O tùy chọn và thẻ mở rộng giao tiếp nằm trong cùng một khe cắm thẻ mở rộng và chúng không thể được cài đặt và sử dụng cùng một lúc.
Hỗ trợ các chức năng ứng dụng khác nhau
· Khi bộ chuyển đổi tần số khởi động và dừng, phanh giữ động cơ có thể được điều khiển
· Chức năng điều khiển đa tốc độ, thực hiện hoạt động 16 cấp thông qua các thiết bị đầu cuối điều khiển
· Không có chức năng servo, động cơ có thể đạt được khóa vị trí tốc độ bằng không ở chế độ CLVC
· Độ sâu PWM ngẫu nhiên có thể cải thiện tiếng ồn khắc nghiệt của động cơ
· Bộ mã hóa chế độ hoạt động dự phòng, có thể tự động chuyển sang hoạt động OLVC khi bộ mã hóa không thành công
Phần mềm gỡ lỗi nhanh chóng
· Giám sát, chỉnh sửa tham số và các chức năng khác làm cho việc gỡ lỗi và bảo trì thuận tiện hơn
· Hỗ trợ ghi lại sự kiện và ghi lỗi, làm cho lỗi trở nên vô hình
Chức năng phanh đáng tin cậy
· Với chức năng phanh DC
· Tất cả các loạt đều đạt tiêu chuẩn với đơn vị phanh tích hợp
· Tăng điện trở phanh có thể đạt được hiệu ứng phanh tốt hơn, đồng thời tiết kiệm không gian lắp đặt điện và chi phí điện của người dùng.


Đặc điểm kỹ thuật
